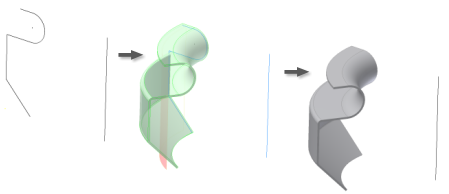

- Vytvořte náčrt profilu, který se skládá z čar, oblouků, spline a eliptických oblouků (podle potřeby). Vložte čáru, která bude ve vašem náčrtu reprezentovat osu rotace, nebo zajistěte umístění vašeho náčrtu tak, aby použil jako osu rotace jednu z výchozích os. Poznámka: Prvek stáčený profil převede ostré rohy náčrtu na ohyby dokončené součásti pomocí hodnoty poloměru ohybu. Toto chování je podobné funkci Profilový ohyb.
- Ukončete náčrt.
- Klikněte na kartu Plech, panel Vytvořit a potom na příkaz Stáčený profil. Zobrazí se dialog Stáčený profil.
- Kliknutím na geometrii profilu ji otočte.
- Klikněte v dialogu Stáčený profil na příkaz výběru osy.
- Klikněte na osu rotace. Poznámka – geometrie osy rotace musí být obsažena uvnitř náčrtu obsahující geometrii profilu.
- Případně změňte směr odsazení materiálu od křivky profilu.
- Případně změňte hodnotu nebo směr úhlu válcování. Poznámka – hodnota úhlu nemusí být rovna 360 stupňům pro vícesegmentové profily. Hodnotu úhlu válcování 360 stupňů lze použít pro profily s jednou přímou čárou.
- Případně vyberte alternativní metodu rozvinu. Poznámka – alternativní metody rozvinu mohou vyžadovat přídavné grafické výběry nebo položky hodnot.
- Případně vyberte alternativní pravidlo rozvinu.
- Případně zadejte alternativní hodnotu poloměru ohybu.
- Kliknutím na tlačítko OK vytvořte stáčený profil a dialog zavřete. Případně kliknutím na tlačítko Použít vytvořte prvek stáčený profil a nechejte dialog otevřený k vytvoření dalších prvků stáčený profil z nepoužité geometrie náčrtu.
Poznámka: Kdykoliv kliknete na tlačítko Storno zrušíte vstupní hodnoty a zavřete dialog bez vytvoření prvku stáčený profil.
