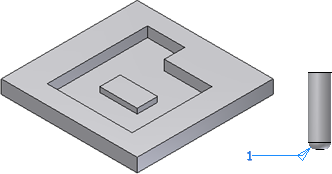

Chcete-li zaoblením dutiny modelovat frézování nástrojem o průměru 3 mm a poloměrem řezání 1 mm, musí mít všechny konkávní vertikální hrany mít zaoblení s poloměrem 1,5 mm (generovaným vertikálním záběrem nástroje), zatímco hrany dolní plochy musí mít zaoblení o poloměru 1 mm odpovídající poloměru řezání nástroje.
- Přejděte na pás karet a klikněte na kartu
3D model
, panel Plastická součást,
možnost Zaoblení podle pravidla
. - Jako zdroj nastavte možnost Plocha a vyberte dolní plochu dutiny.
- Nastavte pravidlo na Dopadající hrany a vyberte vertikální hranu, která bude definovat osu.
- Ověřte, že je určen směr vzhůru, aby byly zahrnuty všechny vertikální hrany, které začínají na vybrané ploše a pokračují nahoru. Jestliže se pokusíte obrátit směr na opačný, nebude vybrána žádná hrana. Zadejte poloměr 1,5 mm.
- Když při obrábění dutiny nechcete zakulatit konvexní hrany, zrušte v poli Možnosti zaškrtnutí políčka Všechny vnější.
- Definujte poloměr zaoblení dolních hran 1 mm.
- Kliknutím přidejte nové pravidlo. Nastavte zdroj na plochu. Vyberte stejnou plochu jako v předchozím pravidle, ale nyní nastavte pro předpis možnost Všechny hrany.
- Zadejte poloměr 1 mm a kliknutím na tlačítko OK dokončete předpis zaoblení.
I po změně tvaru dutiny se zaoblení založené na předpisech obnoví správně.
