Provedení pokročilého modelování pomocí křivek a ploch
- Kategorie
-
Zkušení uživatelé
- Potřebný čas
-
30 minut
- Použitý soubor výukového programu
-
spline_1_start.ipt, spline_1_complete.ipt
Poznámka: Klikněte na adresu http://www.autodesk.com/inventor-tutorial-data-sets-2014 a přečtěte si pokyny k instalaci požadovaných souborů výukových programů. Potom stáhněte datové sady výukového programu a pokyny k instalaci požadovaných výukových souborů a podle pokynů nainstalujte datové sady.

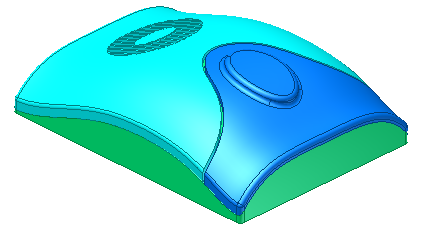

Předmětem tohoto výukového programu jsou dostupné nástroje k vytváření a řízení tvarů křivek spline. Povrchy se používají k tvarování součásti a definování kontur rozdělení.
Cíle
V tomto cvičení se naučíte:
- vytvořit a definovat křivky spline,
- provádět šablonování s příčkami,
- vytvářet povrchy,
- nahradit plochu,
- prodloužit hrany povrchu,
- rozdělit součást na několik objemových těles,
- používat příkaz Reliéf,
- vytvořit mřížku.
Předpoklady
- ovládat otevírání, vytváření a ukládání souborů součásti aktivního projektu,
- ovládání základů skeletového modelování.
Nastavení systému
V dialogu Možnosti aplikace zapněte na kartě Náčrt následující nastavení:
- Upravit kótu po vytvoření,
- Automaticky promítat hrany při vytváření a úpravě náčrtu,
- Automaticky promítat počátek součásti při vytváření náčrtu.
V tomto výukovém programu není zobrazení čar mřížky povoleno na žádných obrázcích prostředí náčrtu.
Poznámka: V dialogu Možnosti aplikace můžete určit schéma barev ikon. Vzhled ikon zobrazených v tomto výukovém programu se může lišit, pokud nebudete používat schéma barev uvedené na následujícím obrázku.
Tipy k navigaci
- Použitím tlačítek Další nebo Předchozí umístěných nalevo v dolní části stránky přejdete na další stránku nebo se vrátíte na předchozí.
