Popisuje, jak přesunout vybranou geometrii náčrtu z jednoho bodu do druhého nebo jak přesunout kopii geometrie.
Operaci přesunutí často ovlivňují vazby s vybranou geometrií.
- Klikněte na
kartu Náčrt
panel Upravit
Přesunout
. Otevře se dialog Přesunout s aktivovaným tlačítkem Vybrat. - V grafickém okně vyberte geometrii nebo pomocí okna výběru vyberte skupiny geometrií. Klikněte pravým tlačítkem a vyberte možnost:
- Vybrat vše – Vybere celou geometrii v grafickém okně.
- Kopírovat – Přesune kopii a původní geometrii ponechá nezměněnou.
- Pokračovat – Zavře příkaz Vybrat a aktivuje základní bod v dialogu Přesunout.
Tip: Pokud před výběrem středového bodu potřebujete jen jeden výběr geometrie, použijte možnost Optimalizovat pro jednoduchý výběr. V tom případě bude po výběru první geometrie automaticky aktivní příkaz Základní bod. - Chcete-li nastavit základní bod, klikněte do grafického okna. Případně zaškrtněte políčko Přesné zadání, zadejte souřadnice a klikněte na tlačítko Použít nebo stiskněte klávesu ENTER. Po nastavení základního bodu dynamický náhled zobrazí čárkované čáry, které představují původní geometrii, a plné čáry, které představují otočenou geometrii.
- Chcete-li přesunout geometrii, přetáhněte ukazatel v grafickém okně. Tlačítko myši není třeba držet stisknuté. Vybraná geometrie se posune s ukazatelem v odsazení vytvořeném určením základního bodu. Hodnota v poli Úhel v dialogu se dynamicky aktualizuje. Tip: Při přetažení ukazatele do blízkosti místa se koncový bod přichytí k nejbližší svislé nebo vodorovné ose. Chcete-li tuto funkci přichycení vypnout, podržte při přetažení klávesu CTRL nebo na kartě Náčrt v dialogu Možnosti aplikace zrušte zaškrtnutí políčka Přichytit k rastru.
- Pokud operaci přesunutí brání vazby, klikněte na tlačítko Další
a nastavte přepsání, kterými uvolníte nebo přerušíte geometrické vazby. - Chcete-li nastavit koncový bod přesunutí, klikněte do grafického okna nebo na panel nástrojů Přesné zadání, zadejte přesné souřadnice a klikněte na tlačítko Použít nebo stiskněte klávesu ENTER. Tip: Stisknutím klávesy BACKSPACE koncový bod přesunutí obnovíte.
- Klikněte pravým tlačítkem a klikněte na možnost Hotovo, v dialogu klikněte na tlačítko Hotovo nebo stiskněte klávesu ESC.

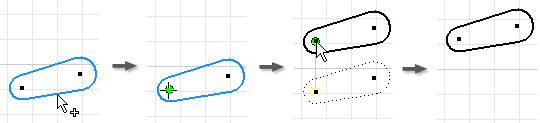

Názorná ukázka přesunutí geometrie náčrtu
