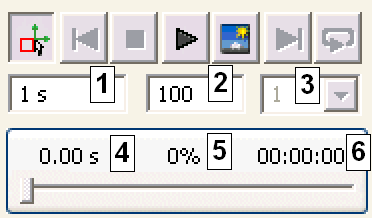

Přehrávač simulace obsahuje několik polí včetně:
- konečného času,
- obrázků,
- filtru,
- času simulace,
- procenta uskutečněné simulace,
- skutečného času výpočtu.
Panel simulace
- Pole Konečný čas
-
Řídí celkový čas, který je k dispozici pro simulaci.
- Pole Obrázky
-
Řídí počet rámečků obrázků, které jsou k dispozici pro simulaci.
- Pole Filtr
-
Řídí krok zobrazení rámové konstrukce. Pokud je hodnota nastavena na 1, přehrají se všechny rámečky. Pokud je hodnota nastavena na 5, zobrazí se každý pátý rámeček atd. Toto pole lze upravit, pokud je režim simulace aktivní, ale simulace není spuštěná.
- Hodnota času simulace
-
Zobrazuje trvání pohybu mechanismu tak, jak by jej prováděl fyzický model.
- Procentuální hodnota
-
Zobrazuje dokončenou část simulace v procentech.
- Hodnota skutečného času výpočtu
-
Zobrazuje skutečný čas, po který trvá simulace. Tento čas je ovlivňován složitostí modelu a výkonem vašeho počítače.
Před spuštěním simulace proveďte následující úpravy.
Nastavení simulace
- V přehrávači simulace zadejte do pole Konečný čas hodnotu 0,5 s. Tip: Názvy polí na přehrávači simulace naleznete v popiscích nástrojích.
- Do pole Obrázky zadejte hodnotu 200. Zvýšením počtu obrázků se zpřesní výsledky viditelné v okně grafů.
- Klikněte na možnost Spustit na panelu simulace.
Komponenta Motor se pohybuje a ostatní komponenty tvořící kinematický řetězec reagují.
Poznámka: Protože jsme ještě nezadali třecí ani tlumicí síly, mechanismus je bezztrátový. Mezi komponentami se automaticky nevytváří žádné tření. - Je-li simulace dosud spuštěna, klikněte na možnost Zastavit na panelu simulace.
- Klikněte na tlačítko aktivace konstrukčního režimu.
Jak vidíte, spuštěním simulace nedošlo k žádnému pohybu, protože kinematický řetězec není kompletní. V následující kapitole dokončíte konstrukci a umožníte pohyb.
| Další informace | Umístění |
|---|---|
| Výukový program | Simulace - Základy - Součást 2 |
