Vytvoření iPrvku

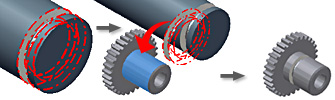

Přejděte na pás karet a klikněte na kartu Správa panel Autor Extrahovat iPrvek . Na modelu nebo v prohlížeči vyberte jeden nebo více konstrukčních prvků pro extrahování. Uložte iPrvek pod jedinečným názvem. Názorná ukázka způsobu vytváření iPrvku

Přejmenování iPrvku

1. V dialogu Extrahovat iPrvek klikněte pravým tlačítkem na nejvyšší úroveň ve stromu prvků.
2. Do textového pole zadejte nový název konstrukčního prvku.

Když umístíte iPrvek, objeví se v prohlížeči nový název, ale nezmění se uložený název souboru . Pro snadnější použití iPrvku přiřaďte souboru iPrvku (.ide) a samotnému iPrvku podobné názvy.

Poznámka: Nepoužívejte v názvu konstrukčního prvku mezery a speciální znaky. Je obsažen v názvu parametru a lze jej použít ve výrazech při umístění iPrvku.

Přidání nebo odebrání parametrů iPrvku

1. V dialogu Extrahovat iPrvek kliknutím rozbalte prvek a potom kliknutím pravým tlačítkem přidejte nebo odeberte všechny jeho parametry z tabulky Rozměry.
2. Kliknutím pravým tlačítkem přidáte nebo odstraníte jednotlivé parametry z tabulky Rozměry.

Úprava hodnot v tabulce Rozměry

1. Klikněte do řádku, jehož hodnoty chcete změnit.
2. Klikněte do pole Název a zadejte popisný název pro parametr.
3. Klikněte do pole Hodnota a přepište výchozí parametr (v rámci podmínek určených v položce Meze).
4. Klikněte do pole Meze a pak klikněte na šipku k zobrazení podmínek pro Hodnota. Vyberte jednu z následujících položek:
   • Žádné (žádná omezení)
   • Seznam (omezuje položky na přednastavené hodnoty)
   • Rozsah (nastaví minimální, maximální a výchozí hodnoty)
5. Klikněte do pole Výzva a zadejte popisnou instrukci, která se zobrazí v dialogu, když je umístěn iPrvek.

Práce s možností Umístění geometrie

Přidání nebo odstranění geometrie v seznamu Umístění geometrie:

• Klikněte pravým tlačítkem na geometrii ve stromovém zobrazení Vybrané prvky a vyberte možnost Přidat geometrii.
• V seznamu Umístění geometrie klikněte pravým tlačítkem na geometrii, kterou chcete odstranit, a vyberte položku Odstranit geometrii.

Přejmenování umístění geometrie:

1. Klikněte do pole Název a zadejte popisný název pro Umístění geometrie.
2. Klikněte do pole Výzva a zadejte popis, který se objeví v dialogu při Umístění geometrie.

Kombinace umístění geometrie:

1. Klikněte pravým tlačítkem na geometrii v seznamu Umístění geometrie nebo stromovém zobrazení Vybrané prvky.
2. Vyberte položku Kombinovat geometrii.
3. Vyberte jinou položku v seznamu pro spojení s první.

Osamostatnění umístění geometrie:

1. Klikněte pravým tlačítkem na sdílenou geometrii v seznamu Umístění geometrie nebo stromovém zobrazení Vybrané prvky.
2. Vyberte položku Udělat nezávislý.
