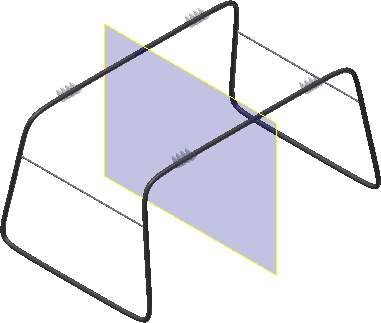

Klikněte na výchozí pohled. - Ve složce Počátky klikněte pravým tlačítkem myši na rovinu XZ a zapněte viditelnost.
- Ve složce Objemová tělesa klikněte pravým tlačítkem myši na podstavec a vypněte viditelnost.

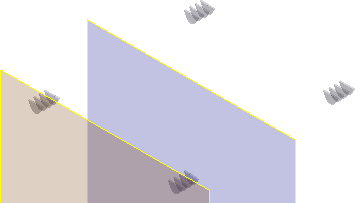

Klikněte na příkaz Pracovní rovina. - Klikněte levým tlačítkem myši na hranu roviny XZ, podržte levé tlačítko myši a přetáhněte novou rovinu v záporném směru Y. Zadejte vzdálenost odsazení o hodnotě -21,5 a potvrďte.
- Klikněte na hranu pracovní roviny odsazení a výběrem možnosti Obrátit směr v místní nabídce předefinujte kladnou plochu Z. Všimněte si změny barvy.
Klikněte na hranu pracovní roviny odsazení a vytvořte nový 2D náčrt. - Vypněte viditelnost roviny XZ a pracovní roviny.
- V nástroji View Cube klikněte na levý pohled a potom přibližte levý horní roh.
- Nakreslete horizontální čáru, která přibližně reprezentuje šířku montážního očka.
- Rozbalte v prohlížeči uzel oprav a vypněte viditelnost složeného povrchu.

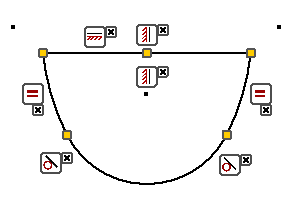

- Vytvořte tři oblouky tak, jak je znázorněno na následujícím obrázku, a přidejte vazby ze seznamu. Náčrt se může mírně lišit, dokud nepřidáte kóty.
- Horizontální vazba na čáře
- Tečná vazba mezi segmenty oblouku
- Vertikální vazba mezi středovým bodem středního oblouku a středem vodorovné čáry
- Shodná vazba na dvou bočních obloucích
Všimněte si, že středy dvou shodných oblouků se nachází mimo tvar a nad horizontální čárou. Po přidání vazeb přetáhněte jeden ze středů oblouků podle obrázku.

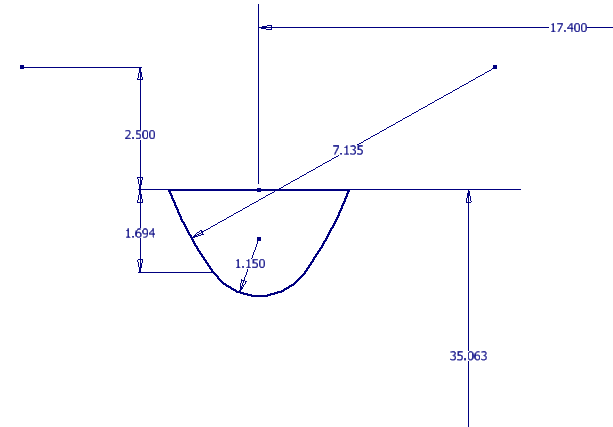

- Přidáním kót uvedených na následujícím obrázku zcela zavazběte náčrt. Poznámka: K promítnutému původnímu středu jsou připojeny kóty 35,063 a 17,400. Pokud jste nepovolili možnost Automaticky promítat počátek součásti na kartě Náčrt v dialogu Možnosti aplikace, umístěte tyto kóty tak, že střed promítnete ručně.Důležité: Po přidání radiální kóty 7,135 přidejte vertikální kótu 2,5 palce.
- Dokončete náčrt.
- Klikněte na příkaz Vysunutí. Nastavte vzdálenost na hodnotu 0,4.
Na miniaturním panelu nástrojů nebo v dialogu a vyberte možnost Nové těleso. - Obraťte smět tak, aby odpovídal následujícímu obrázku.
- Kliknutím na tlačítko OK vytvoříte vysunutí.
- Na ploše zobrazené na následujícím obrázku vytvořte nový náčrt.
Spusťte příkaz Odsazení, klikněte pravým tlačítkem a vypněte možnost Výběr smyčky. Ověřte, zda je povolena možnost Ekvidistantní vazba. Poznámka: Změny nastavení odsazení jsou mezi relacemi trvalé. Zůstanou ve vybraném stavu, dokud nastavení nezměníte.- Vyberte tři obloukové segmenty, klikněte na ně pravým tlačítkem myši a vyberte položku Pokračovat.
- Přetáhněte odsazení dovnitř a kliknutím je umístěte.
Spusťte příkaz Oříznout a ořízněte oblouky k průsečíku s horizontální čárou. - Přidejte dvě tečné vazby mezi segmenty oblouku.
- Spusťte příkaz Kóta a přidejte kótu 0,25 podle následujícího obrázku.
- Dokončete náčrt.
- Spusťte příkaz Vysunutí, vyberte vnitřní tvar a proveďte vysunutí s výřezem o vzdálenosti 0,125.
- Vytvořte nový náčrt na protější ploše a opakujte kroky 20 – 27. Po skončení by měl prvek odpovídat následujícímu obrázku.
- Spusťte příkaz Zaoblit a přidejte zaoblení 0,20 na dvě vnější hrany.
- Přidejte zaoblení 0,05 na čtyři vnitřní hrany.
- Spusťte příkaz Otvor a typem spojení Skrze vše vytvořte soustředný otvor o průměru 1,25.
Návrh očka je dokončen.
