Úprava nastavení základní roviny

Na pásu karet otevřete dialog Nastavení základní roviny.

• Na kartě Pohled panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení.

Změna orientace základní roviny

• Upravte orientaci nástroje ViewCube. Určete orientaci kamery tak, aby směřovala dolů směrem k umístění základní roviny. Pak v místní nabídce nástroje ViewCube vyberte položku Nastavit aktuální pohled jako horní.

Umístění základní roviny

1. Na kartě Pohled panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení... . Pokud není základní rovina viditelná, zobrazí se. Prováděné úpravy lze porovnávat se zobrazením modelu.

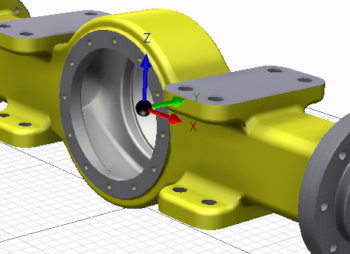

2. V počátku modelu se zobrazí trojice počátku základní roviny. Chcete-li povolit změny polohy, vyberte možnost Ruční nastavení. V grafickém okně klikněte na šipku trojice a přetáhněte ji, chcete-li použít směrově omezené umístění, a na středovou kouli, chcete-li použít trojrozměrné umístění počátku.

   Při změnách polohy je aktivován efekt uchopování objektů, který usnadňuje výběr vrcholů modelu.

   Poznámka: Trojice nepřijímá rotační vstup.


   Kurzor se přichytává k vrcholům modelu, ale výběry nejsou asociativní.

Ruční změna velikosti základní roviny

1. Na kartě pásu Pohled panelu Vzhled klikněte v rozevíracím seznamu Základní rovina na možnost Nastavení.
2. V dialogu vyberte možnost Ruční nastavení.
3. V grafickém okně vyberte ohraničující čáru nebo roh základní roviny a přetažením změňte velikost.

Poznámka: Chcete-li základní rovinu nastavit, aby měnila velikost automaticky, vyberte možnost Automatické nastavení pro model. Tato možnost také automaticky upraví umístění do nejnižšího bodu geometrie modelu.
