Pozice USS vzhledem k počátku
V souboru součásti nebo sestavy můžete umístit USS ve vztahu k počátku.
- Otevřete soubor součásti.
- Kliknutím kamkoliv do grafického okna určete počátek USS. Nebo určete počátek USS pomocí HUD. Chcete-li změnit pozici počátku USS, klikněte pravým tlačítkem a vyberte položku Restartovat.
- Kliknutím na osy přesuňte USS v požadovaném směru. Klikněte na šipky a otáčejte USS.
- Klikněte pravým tlačítkem a vyberte položku Dokončit. USS se umístí na zadané umístění. USS definuje šest parametrů pro poziční a rotační hodnoty umístění.
Pozice USS vzhledem k existující geometrii
V souboru součásti může být USS umístěn vzhledem k existující geometrii.
Když definujete USS, můžete zadat hodnoty v HUD (průhledový displej).
- Otevřete soubor součásti s vloženou komponentou.
- Určete bod počátku. To je bod (0, 0, 0) na novém USS. Při umísťování USS pomocí existující geometrie, je nutné vždy vybrat tři body (počátek a směr os X a Y). Když provedete odpovídající výběr, konkrétní grafická reprezentace USS zčerná.
- Určením bodu vyberte směr osy X.
- Určením bodu vyberte směr osy Y. Nyní je USS definován a umístěn. USS definuje šest parametrů – tři poziční souřadnice a tři souřadnice určující úhly natočení. Souřadnice a natočení budou relativní k cílové geometrii, po počátečním umístění budou tedy hodnoty parametrů nastaveny na 0. Pokud USS předefinujete, aby změnil svou pozici, parametry budou představovat relativní transformaci.
Zarovnejte geometrii náčrtu s USS

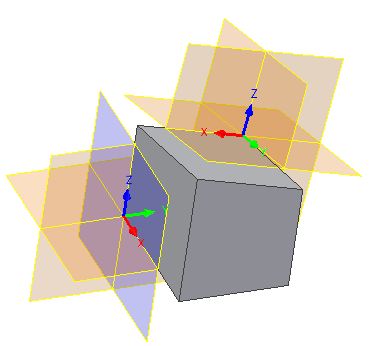

Můžete zvolit trojici USS jako vstup pro příkaz 2D náčrt. Můžete také pro 2D náčrt použít pracovní prvky USS.
Počátek náčrtu je zarovnán se středovým bodem USS a středový bod je promítnutý do náčrtu.

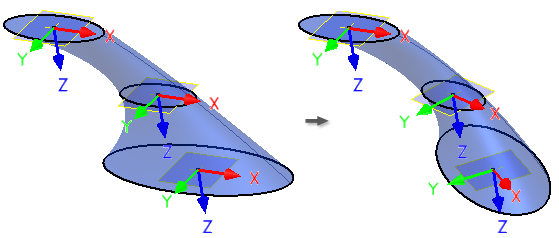

Pokud se změní pozice USS (buď protože se změnily jeho parametry nebo cílová geometrie nebo protože byl USS předefinován), náčrt se aktualizuje.
