Vazba tečnosti způsobí, že křivky včetně konců spline budou tečné s jinými křivkami. Jedna křivka může být tečná k jiné, i když fyzicky nesdílejí bod.
- Na pásu karet klikněte na
kartu Náčrt
panel Vazba
možnost Tečná
. - Klikněte na první křivku.
V 3D náčrtech musí být první vybraná křivka spline. Další výběry mohou být libovolná geometrie v 3D náčrtu včetně hrany modelu, která sdílí koncový bod se spline.
- Klikněte na druhou křivku.
- Pokračujte v umísťování tečných vazeb nebo jedním z následujících způsobů činnost ukončete:
- Klikněte pravým tlačítkem a vyberte položku Hotovo.
- Stiskněte klávesu Esc.
- Vyberte další příkaz.

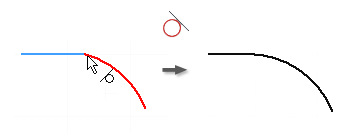

Názorná ukázka tvoření tečné vazby
Poznámka: Křivka může mít několik vazeb tečnosti.
