V této části přidělíte tvaru horizontální a vertikální vazby k bodu 0, 0, 0 souřadnic X, Y, Z. Pak přidáte kóty, vytvoříte pojmenované parametry a použijete rovnice.
Doplněním vztahů mezi kótami, zejména ve složitých součástech, lze snížit počet úprav. Ke kótám lze rovněž přidat matematické vzorce. V tomto cvičení je uveden odkaz na operátory, které lze použít v rovnicích.
-
Klikněte na ikonu aplikace Autodesk Inventor LT a začněte vytvářet novou součást. Kliknutím na položku Nový otevřete dialog Vytvořit nový soubor. - Klikněte na složku Metrické a vytvořte novou metrickou součást. V kategorii Součást dvakrát klikněte na položku Standard (mm).ipt
. Pokud nastavení náčrtu odpovídá doporučením uvedeným dříve, uvidíte osu X, osu Y a bod na souřadnicích 0,0,0.
- Klikněte na kartu 3D Model
panel Náčrt Vytvořit 2D náčrt. - Rozbalte složku Počátek a vyberte rovinu XY.
Pokud nastavení náčrtu odpovídá doporučením uvedeným dříve, uvidíte osu X, osu Y a bod na souřadnicích 0,0,0.
-
Klikněte na
kartu Náčrt
panel Kreslit
Obdélník
. Vyberte položku Obdélník dvěma body v rozevírací nabídce, nebo položku Obdélník dvěma body ve směrové nabídce. Načrtněte obdélník se středem přibližně v bodě 0,0.

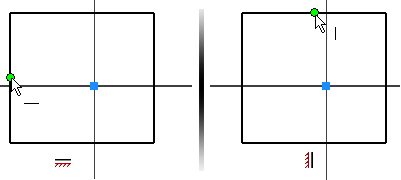

- Mezi počátek a polovinu vertikální čáry
umístěte horizontální vazbu. Přesunutím kurzoru blízko do poloviny svislé čáry zobrazíte a vyberete polovinu. - Mezi počátek a polovinu horizontální čáry
umístěte vertikální vazbu. Přesunutím kurzoru blízko do poloviny vodorovné čáry zobrazíte a vyberete polovinu. Pokud se vám postup výběru zdá matoucí, představte si mezi dvěma body, které vybíráte, osu.
-
Na pásu karet klikněte na kartu Náčrt panel Vazby Kóta. Také můžete ve směrové nabídce vybrat položku Obecná kóta. - Umístěte horizontální kótu.
- V dialogu Upravit kótu zadáním rovnice Šířka=49 mm definujete novou proměnnou nazvanou Šířka s počáteční hodnotou 49 mm.
- Umístěte vertikální kótu. Zvýrazněte hodnotu v dialogu Upravit kótu. Namísto zadání čísla vyberte hodnotu horizontální kóty. V dialogu se zobrazí název proměnné první kóty (Šířka). Kliknutím na značku zaškrtnutí vytvoříte propojení aktuální kóty s první kótou.
Vertikální kóta se zobrazí jako fx:49. To znamená, že pro vertikální kótu platí vzorec a aktuální hodnota je 49.
- Klikněte pravým tlačítkem myši, ve směrové nabídce vyberte položku Hotovo [Esc] a ukončete tak příkaz Kóta.
Nyní jste vytvořili další výraz.
- Chcete-li celý výraz zobrazit, klikněte pravým tlačítkem myši na prázdnou oblast grafického okna. V nabídce přetečení vyberte položku Zobrazení kóty a poté položku Výraz. Zobrazí se názvy proměnných a vzorce. K jednotlivým kótám jsou podle postupu vytváření přiřazovány proměnné. První přiřazenou hodnotou je D0, protože 0 je první celé číslo. V tomto příkladu byla položka d0 přejmenována na označení Šířka a stala se řídící kótou. U druhé kóty je zachován původní název proměnné d1 a tato kóta je řízena kótou s označením Šířka. Poznámka: Pořadí vytváření nemá vliv na to, která kóta se stane řídící kótou.
Poznámka: Poblíž oblasti obrazovky, na kterou kliknete pravým tlačítkem myši, se zobrazí směrová nabídka. Tímto způsobem určíte místo, kde chcete zobrazit směrovou nabídku.
