Zobrazení pracovních konstrukčních prvků ve výkresových pohledech

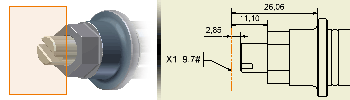

Pracovní prvky můžete obnovit z modelu v pohledu výkresu a použít je jako vztažnou značku, přiřadit k nim poznámky a použít je pro jiné podobné úkoly.

Nastavte atributy styl pracovních konstrukčních prvků ve Stylu výchozího objektu pro aktivní normu použitou ve výkresu.

Automatické obnovení pracovních konstrukčních prvků při vytváření pohledů

Při umístění výkresového pohledu můžete obnovit pracovní prvky.

1. Přejděte na pás karet a klikněte na Umístění pohledů panel Vytvořit Základní .
2. V dialogu vyberte soubor modelu, orientaci pohledu a další nastavení.
3. Klikněte na kartu Možnosti a potom vyberte Pracovní prvky.

Obnovení pracovních prvků v existujících pohledech

Pokud byl pohled umístěn bez obnovení pracovních konstrukčních prvků, můžete je obnovit pomocí možnosti Včetně pracovních konstrukčních prvků.

1. Vyberte komponenty pohledu v grafickém okně nebo prohlížeči.
2. Klikněte pravým tlačítkem na komponent a potom vyberte položku Včetně pracovních konstrukčních prvků.
3. V dialogu Včetně pracovních konstrukčních prvků zadejte předvolby pro pracovní prvky, které se obnoví:
   • V části Hloubka obnovení zadejte, zda chcete obnovit pracovní prvky z vybrané komponenty nebo komponenty a všech položek pod ní v hierarchii prohlížeče.
   • V části Stav zadejte, zda se mají obnovit viditelné pracovní prvky, neviditelné pracovní prvky nebo obojí.
   • V části Typ vyberte, které uživatelské pracovní prvky a původní pracovní prvky se mají obnovit.
4. Kliknutím na tlačítko OK dialog zavřete.

Poznámka: Volitelně můžete obnovit jednotlivý pracovní prvek. Rozbalte model v prohlížeči, kliknutím pravým tlačítkem na pracovní konstrukční prvek jej obnovte a vyberte možnost Zahrnout.

Změna viditelnosti jednotlivých pracovních konstrukčních prvků v pohledech

Při obnovení pracovních prvků v pohledu výkresu jsou prvky ve výkresu vždy viditelné, bez ohledu na nastavení jejich viditelnosti v dané komponentě.

Po obnovení pracovních prvků ve výkresu můžete jednotlivé pracovní prvky skrýt.

1. Vyberte pracovní prvky v grafickém okně nebo prohlížeči.
2. Klikněte pravým tlačítkem a zrušením zaškrtnutí políčka Viditelnost pracovní konstrukční prvek zneviditelníte.
3. Pokud chcete zobrazit neviditelné pracovní prvky, vyberte pracovní konstrukční prvek v prohlížeči. Klikněte pravým tlačítkem a zaškrtnutím políčka Viditelnost bude pracovní konstrukční prvek znovu viditelný.

Poznámka: Pokud chcete, můžete k zobrazení skrytých pracovních konstrukčních prvků použít možnost Zobrazit skryté popisky. Klikněte pravým tlačítkem do pohledu a vyberte možnost Zobrazit skryté popisky. V prohlížeči vyberte pracovní prvek, středové značky a osy, které chcete zobrazit, klikněte pravým tlačítkem myši a vyberte možnost Hotovo nebo Zobrazit vše. V případě možnosti Hotovo budou viditelné jen vybrané pracovní prvky. v případě možnosti Zobrazit vše budou viditelné všechny pracovní prvky, středové značky a osy v pohledu.

Vyloučení pracovních prvků z pohledů výkresů

Po obnovení pracovního prvku lze z výkresu vyloučit pracovní prvky, osy a středové značky pomocí možnosti nabídky Zahrnout.

Poznámka: Po vyloučení pracovního prvku lze daný prvek zahrnout pouze použitím možnosti Zahrnout. Možnosti Včetně pracovních prvků a Automatické osy (používané k obnovení pracovních prvků) ignorují vyloučené pracovní prvky.

1. Ve výkresovém pohledu modelu s pracovními konstrukčními prvky nebo v prohlížeči vyberte kliknutím pracovní prvky, středové značky nebo osy. Nebo podržte klávesu Ctrl a vyberte kliknutím více pracovních konstrukčních prvků.
2. Klikněte pravým tlačítkem a zrušte zaškrtnutí políčka Zahrnout. Vybrané pracovní prvky budou vyloučeny z výkresu.

Reprezentace pracovních konstrukčních prvků v prohlížeči

	Normální text	Pracovní konstrukční prvek existuje v modelu, ale nebyl obnoven na výkrese (možnost Zahrnout je vypnuta).
	Normální text	Pracovní konstrukční prvek je obnoven na výkrese a je viditelný (možnost Zahrnout je zapnuta).
	Přeškrtnutý text	Pracovní konstrukční prvek je obnoven na výkrese, ale je neviditelný (možnost Viditelnost byla vypnuta).
	Tučné	Pracovní konstrukční prvek byl vyloučen z výkresu (možnost Zahrnout byla vypnuta).
