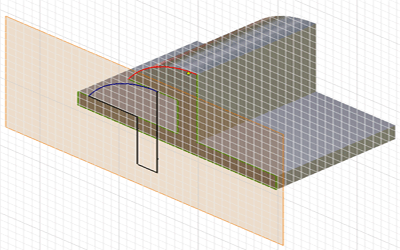

Referenční geometrie se skládá z křivek nebo bodů náčrtu. Je tvořena promítnutím hran modelu, vrcholů nebo pracovních prvků jiného náčrtu do aktivní náčrtové roviny. Referenční geometrie se vztahuje k předchozí vytvořené geometrii (je s ní asociována).
Referenční geometrie vzniká dvěma způsoby:
- všechny hrany plochy se automaticky přidají do aktivního náčrtu jako referenční geometrie v okamžiku, kdy vytvoříte náčrt na rovinné ploše modelu,
- příkaz Promítnutí geometrie promítá hrany, vrcholy, pracovní prvky, body nebo křivky z viditelného náčrtu do aktivní náčrtové roviny jako referenční geometrii.

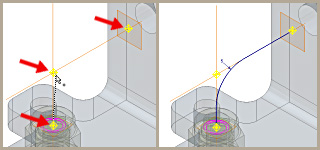

Pracovní bod
Pracovní prvky jsou abstraktní konstrukční geometrie, která se používá, když geometrie nedostačuje k vytvoření a umístění nových konstrukčních prvků. Chcete-li ustálit polohu a tvar konstrukčních prvků, spojte je vazbami s pracovními konstrukčními prvky.
Pracovní body lze umístnit nebo promítnout na plochách součásti, lineárních hranách nebo na oblouku nebo kruhu. Pracovní body lze spojit vazbami se středy oblouků, kruhů a elips.

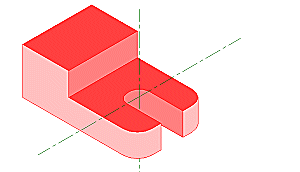

Pracovní osy
Při vytváření prvků použijte pracovní osy k značení čar symetrie, os nebo vzdáleností mezi osami rotovaných prvků osy.

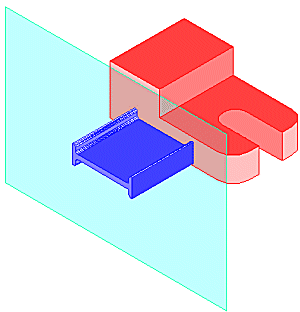

Pracovní roviny
Pracovní roviny můžete použít, když vytváříte osy, náčrtové roviny nebo ukončovací roviny nebo k umístění lomených řezů či řezných rovin.
Návod k používání pracovní roviny:
- plocha součásti není dostupná jako náčrtová rovina pro náčrt nového konstrukčního prvku,
- k definování dalších pracovních rovin je požadována pomocná poloha (například úhel k ploše ve vzdálenosti odsazení),
- pracovní roviny by měly být umístěny ve středu cylindrických tvarů a používány k ukotvení parametrických kót mezi cylindrické prvky.
