Správce maker je uživatelské rozhraní, které umožňuje:
- vybrat možnost, která spustí integrované vývojové prostředí Revit Macro, kde můžete přidávat, upravovat, sestavovat a ladit makra,
- spouštět dříve sestavená makra z kategorizovaného seznamu.

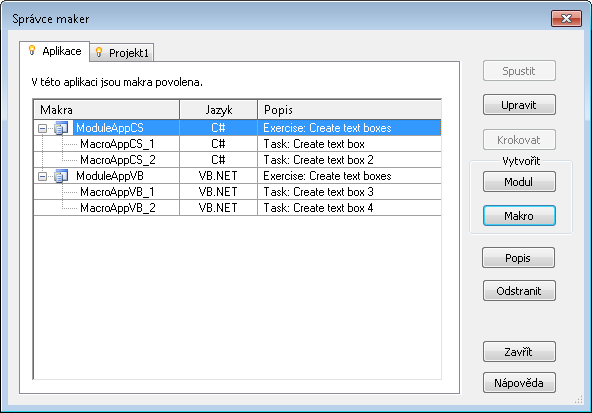

Na níže uvedeném obrázku vidíte obrazovku Správce maker:
Karty označují rozsah nebo úroveň makra.
- Karta Aplikace. Karta Aplikace obsahuje seznam modulů maker, které jsou k dispozici všem otevřeným projektům aplikace Revit v aktuální instanci aplikace Revit. Je to vždy karta, která se nachází nalevo a je aktivní (označena ikonou
). Je vždy k dispozici bez ohledu na to, zda jsou otevřené projekty. Poznámka: Pokud soubor RVT odešlete osobě pracující s jiným počítačem, nebudou makra na úrovni aplikace dostupná. - Karta aktivního dokumentu Karta aktivního dokumentu představuje aktuálně aktivní projekt v aplikaci Revit. Projekt nemusí nutně obsahovat integrovaná makra, jako je tomu v tomto případě, ale může tomu tak být. Karta nese název aktivního projektu (v tomto případě Project1) a je označena ikonou . Tato karta není zobrazena, pokud není k dispozici otevřený projekt.
- Karty neaktivních dokumentů Karty neaktivních dokumentů představují otevřené projekty, které obsahují integrovaná makra (viz část níže). Karta nese název projektu (v tomto případě Project2 a Project3).
Na těchto kartách provádíte přidání, úpravy, vytvoření a odstranění modulů a maker.

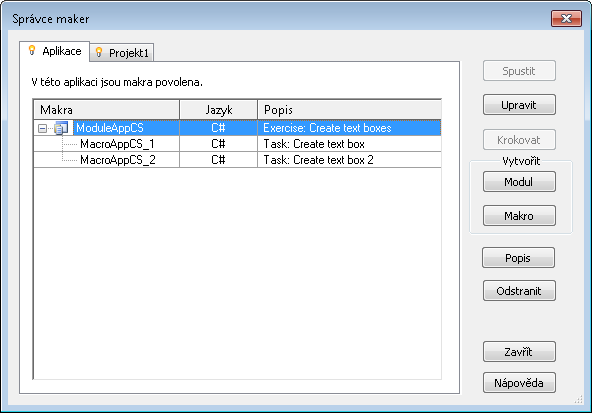

Makra a moduly
Modul je organizační seskupení maker. Makra mohou být při spuštění v modulu nezávislá, nebo mezi sebou sdílejí kódy či nástroje. Jsou takto uspořádána ve Správci maker, přičemž makra jsou seskupena pod svým nadřazeným modulem.
Makra se v rámci modulu zobrazují i sestavují společně. Ikony, které představují modul, zobrazují i jeho aktuální stav.
| Ikona | Stav makra |
|---|---|
 |
Modul je úspěšně sestaven, aktivován a načten. Modul je připraven ke spuštění. |
 |
Modul byl upraven, ne však sestaven. |
 |
Modul není povolen. |
 |
Sestavení modulu se nezdařilo. |
 |
Načtení modulu se nezdařilo. |
 |
Modul je poškozen. |
Moduly na úrovni aplikace a na úrovni dokumentu
Nástroje maker na úrovni aplikace jsou zpravidla psány tak, aby byly užitečné v každém dokumentu a téměř v libovolné relaci aplikace Revit. Kromě toho pro spuštění projektu nevyžadují, aby byl otevřen v aplikaci Revit. Díky tomu můžete flexibilně provádět následující akce:
- přizpůsobit uživatelské rozhraní aplikace Revit
- přidat nástroje do aplikace Revit,
- upravit dokumenty při otevření,
- otevřené dokumenty spojit do dávek,
- použít u nových dokumentů nové standardy nebo nastavení.
Budou-li implementovány tyto možnosti použití, je vhodné vytvořit makra na úrovni aplikace, které spouštějí transakce vyžadované příslušným makrem.
Nástroje v podobě maker na úrovni dokumentu jsou napsány pro konkrétní projekty a ukládají se do projektu aplikace Revit.
Implementační jazyky prostředí Revit Macro
V aplikaci Revit lze vytvářet makra pomocí implementačních jazyků C#, VB.NET, Ruby a Python. Vybraný jazyk určuje typ šablony zdrojového kódu generované a upravované v integrovaném vývojovém prostředí maker aplikace Revit.
Umístění souborů projektů maker
Při práci v integrovaném vývojovém prostředí maker aplikace Revit je třeba makra úspěšně uložit a sestavit, aby se zobrazila v seznamu Správce maker uspořádaném podle kategorií. Než se zaměříme na příklad počátečního kódu načteného do integrovaného vývojového prostředí maker aplikace Revit, vysvětlíme si, kde jsou v počítači uloženy soubory projektů maker.
Makra, jak na úrovni aplikace, tak na úrovni dokumentu, jsou uložena v podsložce instalačního adresáře produktu Revit:
Windows 7 a Windows 8: %ALLUSERSPROFILE%\Autodesk\<název a verze produktu>\Macros\<verze > \<produkt > \AppHookup
Projekty maker na úrovni dokumentu jsou uloženy v souboru RVT. Při otevření souvisejícího projektu RVT jsou všechna sestavená a uložená makra dočasně uložena na disku. Při zavření odpovídajícího dokumentu projektu aplikace Revit (.rvt) se soubory maker na úrovni dokumentu odstraní z místního počítače.
Po objasnění všech nástrojů a úplného postupu přistoupíme ke konkrétním úkolům.
