Funkce automatické detekce automaticky upraví analytický model při vytváření následujících konstrukčních prvků v projektu:
- Nosníky

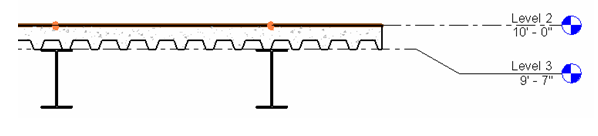

Během vytváření jsou porovnány roviny projekce odpovídajícího nosníku ke konstrukční podlaze s vertikální projekcí nosníku (parametry analytického modelu) nastavenou na automatickou detekci, jak je znázorněno:
- Sloupy

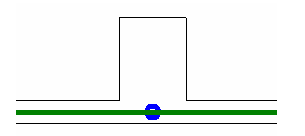

Při vytváření umístí funkce automatické detekce analytický model sloupů a stěn ve stejné rovině.
- Konstrukční podlahy a stěny

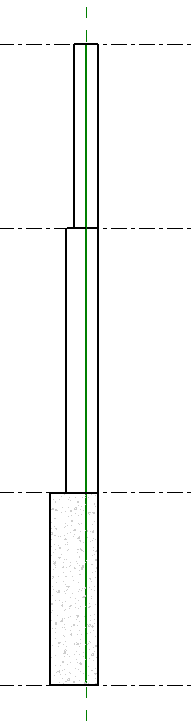

Při vytváření zarovná funkce automatické detekce vertikální a horizontální analytickou projekční rovinu stěn bez ohledu na jakékoli změny tloušťky stěn nebo umístění roviny projekce.

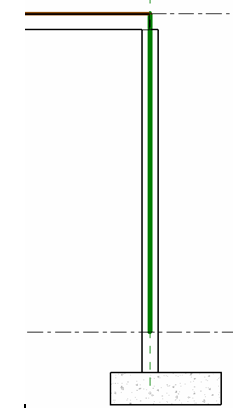

Jestliže je spojena stěna a podlaha, bude horní nebo dolní rovina analytického modelu stěny odpovídat analytickému modelu podlaží.
Jestliže má stěna část přesahující střechu (běžně známou jako atika), může být v analytickém modelu stěny určeno, že zatížení, která přesahují nad úroveň členů rámové konstrukce, jsou vyloučena.

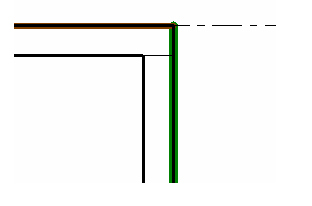

Pokud se analytická hrana podlahy shoduje s analytickým modelem nosníku nebo stěny, vnější strana stěny může být definována jako analytická rovina projekce. Také může být oříznuta zpět do analytického/fyzikálního modelu podlahy, jak je znázorněno na následujícím obrázku:
