Vyříznutí otvorů v podlahách, střechách a stropech

Tento postup použijte k vyříznutí otvoru ve střeše, podlaží nebo stropu (například k umístění komínu). Otvory je možné vyříznout v plochách těchto prvků, nebo lze vybrat celý prvek a provést vertikální řez.

1. Klikněte na tlačítko Podle plochy nebo Vertikální.

   Kde se nachází?

   • Karta Architekturapanel Otvor
   • Karta Strukturapanel Otvor

   Možnost Podle plochy použijte v případě že chcete, aby byl otvor kolmý k vybrané ploše. Možnost Vertikální použijte v případě že chcete, aby byl otvor kolmý k podlaží.

2. Pokud vyberete možnost Podle plochy, vyberte plochu podlahy, stropu nebo střechy. Jestliže vyberete možnost Vertikální, vyberte celý prvek.

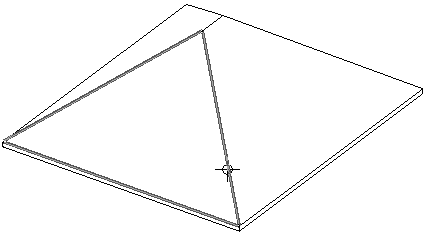

   Vybraná plocha pro otvor v ploše



   Vybraný prvek pro svislý řez



   Aplikace Revit přejde do režimu náčrtu, kde můžete vytvořit otvor libovolného tvaru. Další informace o náčrtu najdete v části Náčrty.

3. Klikněte na možnost Dokončit otvor.
