Možnost vytváření svislých rodin se vztahuje pouze na rodiny, jejichž hostiteli jsou podlahy, stropy, střechy a povrchy pozemků.
Komponentu rodiny (například strom, klimatizační jednotku, lustr nebo ohřívač vody) můžete nastavit na hodnotu Vždy vertikální. Po načtení do projektu tato komponenta zůstane svislá bez ohledu na sklon hostitele.
V případě auta, lavičky v parku nebo rozstřikovače můžete možnost Vždy vertikální nastavit na hodnotu Ne, což danému prvku umožní přizpůsobit se sklonu hostitele.
Příklady

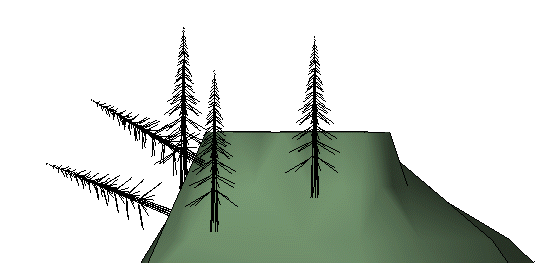

Příklad svislé rodiny a rodiny, která není svislá: 3 stromy jsou nastaveny na hodnotu Vždy svisle a 2 nikoli.
Příklad vertikálního ohřívače vody
Jak pro rodinu nastavit parametr Vždy svisle
- V Editoru rodin klikněte na kartu Vytvořit
panel Vlastnosti
(Kategorie a parametry rodiny). - V dialogu Kategorie a parametry rodiny vyberte v části Parametry rodiny možnost Vždy svisle.
- Klikněte na tlačítko OK.
