Přidání hrany do tvaru

  1. Vyberte tvar.
  2. Klikněte na kartu Upravit | Prvek tvarupanel Upravit tvar Přidat hranu
  3. Přesunutím kurzoru na tvar zobrazte obrázek náhledu hrany a kliknutím hranu přidejte.

    Hrana se zobrazí na tvaru podél obvodu profilu tvaru a rovnoběžně s osou trajektorie vysunutí.

  4. Vyberte hranu.

    Zobrazí se dostupné 3D ovládací prvky.

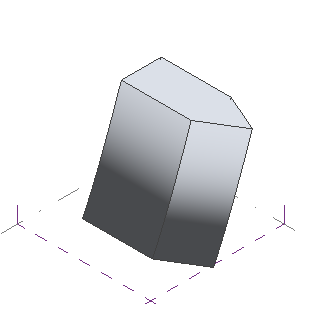

  5. S hranou je možné manipulovat po kliknutí na šipku 3D ovládacího prvku. Geometrie tvaru se změní.

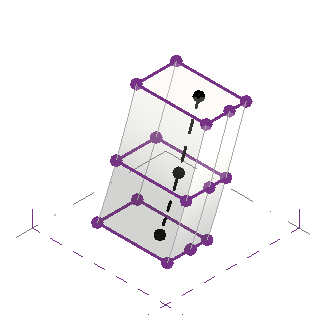

    Poznámka: Hrany jsou vytvořeny rovnoběžně ke středu profilu tvaru, který je kolmý na rovinu, na které je nakreslen. Zobrazením tvaru v režimu Rentgen zobrazíte osu reference a dozvíte se o ní více. Chcete-li přidat hranu v horní části tvaru, vytvořte tvar na vertikální referenční rovině.

Odstranění hranu z tvaru

  1. Klikněte na kartu Upravit panel Vybrat Upravit.
  2. Vyberte hranu.
  3. Stiskněte klávesu Delete.
