Pomocí referenčních čar můžete vytvořit rámec parametrické rodiny, umožňující připojení prvků rodiny.
Příklady
- K parametrickému určení úhlu otevírání dveří použijte referenční čáry. Úhlové parametry použité u referenční čáry také řídí prvky připojené k její ploše.

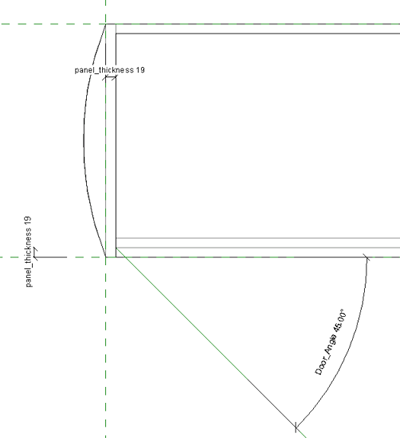

Rodina knihovny s dvířky, jejichž otevření je řízeno referenční čarou
- K určení úhlu křivky tvarovky kolene použijte referenční čáry.

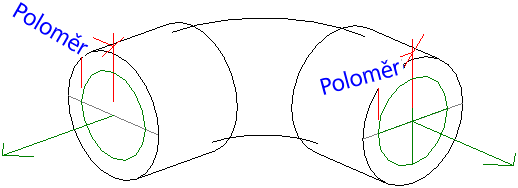

Rodina kolene potrubí, jehož úhel je řízen referenční čarou.
Referenční čáry představují objekty srovnávacích rovin s vlastní kategorií. Při výběru zobrazují duální plochy. Při tisku je jejich viditelnost ovlivněna možností Skrýt referenční/pracovní roviny.
Rovné referenční čáry poskytují čtyři roviny, na kterých můžete vytvořit náčrt – jedna rovina je rovnoběžná s pracovní rovinou samotné čáry, druhá je na tuto rovinu kolmá a další jsou umístěny na koncových bodech. Všechny roviny procházejí referenční linií. Roviny se zobrazí při výběru referenční čáry, při zvýraznění referenční čáry nebo při použití nástroje Pracovní rovina. Při výběru pracovní roviny můžete umístit kurzor na referenční čáru a stisknutím klávesy TAB přepínat mezi těmito čtyřmi rovinami. Rovina, kde byla čára nakreslena, se zobrazuje jako první. Vytvořit lze i obloukové referenční čáry, ty však nemohou definovat žádné roviny.
Chování referenční čáry v projektu
Po načtení rodiny do projektu se referenční čáry chovají stejně jako referenční roviny. Referenční čáry nejsou v projektu viditelné a nezvýrazňují se při výběru instance rodiny. Zvýrazňují se a vytvářejí uzly tvaru ve stejném kontextu jako referenční roviny, v závislosti na jejich vlastnosti Reference.

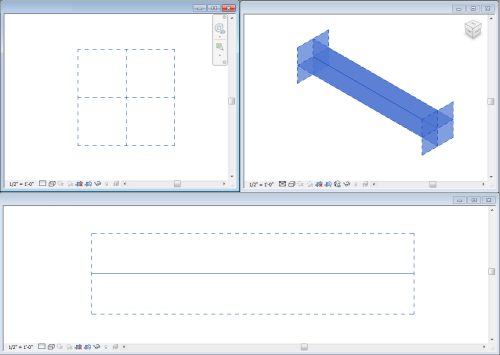

Vybrané referenční čára ve více pohledech
