Můžete vytvářet rodiny, které budou mít při přidání do projektů vzájemně zaměnitelné vnořené komponenty.
Chcete-li řídit typ rodiny v rámci vnořené rodiny, můžete vytvořit parametr typu rodiny, který může být instance nebo parametr typu. Po označení vnořené komponenty jako parametr typu rodiny budou následně načtené rodiny stejného typu automaticky vzájemně zaměnitelné s jakoukoli další prací.
Pokud potřebujete komponenty vnořené rodiny označit samostatným popiskem a opatřit samostatným výkazem, musí být jednotlivé rodiny, které načtete do hostitelské rodiny, sdílené.
Příklad aplikace Architecture
Pokud do rodiny dveří přidáváte dvě vodorovné příčle, stačí umístit pouze jednu z nich, označit ji jako parametr typu rodiny a druhá příčel se stane součástí seznamu dostupných vodorovných příčlí. Pokud načtete 5 dalších typů vodorovných příčlí, budou k dispozici pro výběr.

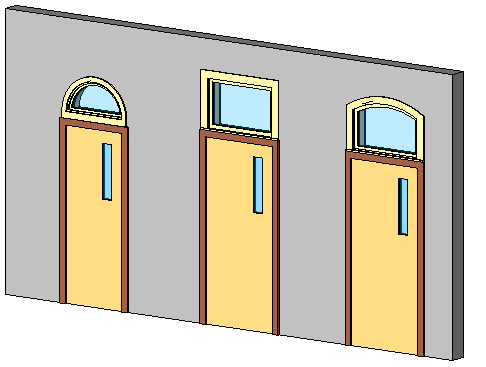

Rodina dveří s více vnořenými vodorovnými příčlemi přiřazená k parametru typu rodiny
Příklad aplikace MEP
Pokud do rodiny koupelnové jednotky přidáváte dva dřezy, stačí umístit pouze jeden z nich, označit ho jako parametr typu rodiny a druhý dřez se stane součástí seznamu dostupných dřezů.

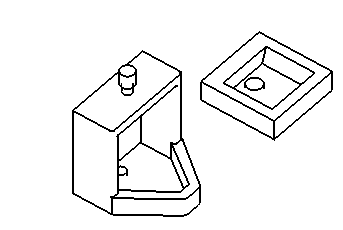

Rodina koupelny s více umyvadly přiřazená k parametru typu rodiny
- Otevřete rodinu nebo spusťte novou rodinu.
- Načtěte komponenty, které chcete vnořit do rodiny. Pokud jste například v rodině dveří, načtěte několik typů vodorovných příčlí.
- Klikněte na kartu Vytvořit
panel Model
(Komponenta) a vyberte prvek v seznamu Výběr typu. - Klepnutím na kreslicí plochu umístěte první komponentu na požadované místo. Poznámka: U příkladu rodiny dveří byste také mohli chtít svázat šířku vodorovných příčlí s šířkou dveří. V závislosti na specifických okolnostech možná budete chtít zvážit podobnou akci. Zajistí se tak, že komponenty při přesunutí zůstanou ve stejné pozici a zachová se jejich velikost.
- Vyberte vnořenou komponentu.
- V paletě Možnosti v poli Popiska vyberte Přidat parametr. Poznámka: Když přidáváte parametr do dialogového okna Typy rodin, klikněte na možnost Přidat parametr, vyberte jako kategorii Typ rodiny a vyberte příslušnou kategorii z dialogového okna Vybrat kategorii. Když přidáváte parametr pomocí panelu Možnosti, bude tento parametr automaticky přiřazen k typu rodiny a bude mu přiřazena odpovídající kategorie rodiny.
- V dialogu Vlastnosti parametru v části Typ parametru zvolte položku Parametr rodiny.
- V části Data parametru zadejte název parametru a vyberte parametr instance nebo typu.
- Níže vyberte hodnotu pro parametr Skupina.
Ten určuje záhlaví, pod kterým bude parametr zobrazen v dialogu Vlastnosti instance nebo Vlastnosti typu.
- Klikněte na tlačítko OK.
- Soubor uložte a načtěte do projektu.
- Přidejte komponentu k modelu budovy a vyberte ji.
- Kliknutím na tlačítko Upravit typ zobrazte dialog Vlastnosti typu nebo zobrazte vlastnosti instance na paletě Vlastnosti.
- Vyhledejte parametr typu rodiny a vyberte ze seznamu jinou komponentu.
