Ve výchozím nastavení jsou automatické kóty náčrtu vypnuty. Zobrazí se, pokud je v rodině alespoň jedna kóta s popiskem.
Na dalším obrázku si všimněte, že je do této geometrie přidána kóta, ale není označena popiskem.
Nejsou vidět žádné automatické kóty náčrtu.
Zapnutí viditelnosti automatických kót náčrtu
- V režimu náčrtu klikněte na kartu Pohled
panel Grafika
(Viditelnost/Zobrazení) nebo zadejte text VG. - Na kartě Kategorie poznámek v dialogu pro přepsání viditelnosti/zobrazení rozbalte kategorii Kóty a vyberte možnost Automatické kóty náčrtu.
- Klikněte na tlačítko OK.
- Umístěte kótu a přidejte k ní popisek.

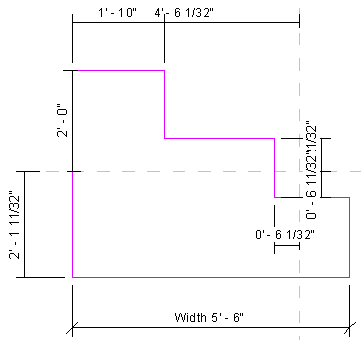

Zobrazí se automatické kóty náčrtu.
V aplikaci Revit se rozpozná, kde existuje každá čára této geometrie vzhledem k referenčním rovinám nebo ostatním čárám náčrtů.

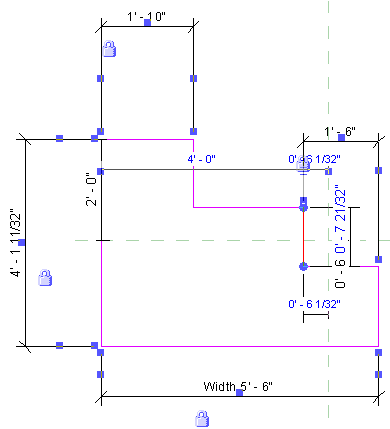

Přidávané uzamknuté kóty nahrazují automatické kóty náčrtu, jak ukazuje obrázek.
