Nástroj Zalomená výška pohledu umožňuje definovat oblast, v níž má půdorysný pohled jiný rozsah než celkový pohled. Zalomené výšky pohledu jsou užitečné pro dělení půdorysů podlaží nebo zobrazení vložených objektů nad rovinou řezu nebo pod ní. Zalomené výšky pohledu jsou uzavřené náčrty a nemohou se vzájemně překrývat. Mohou míst shodné hrany.
Příklad

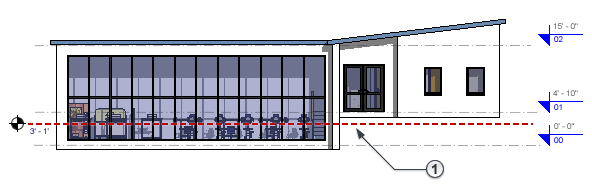

Rovina řezu
pro zalomenou výšku pohledu v bokorysu

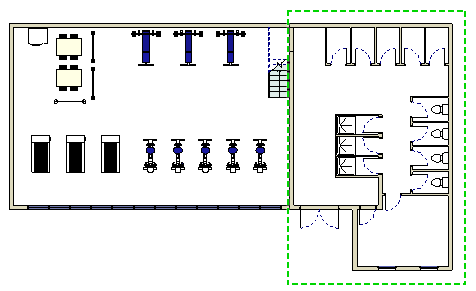

Zalomená výška pohledu v půdorysu podlaží
Zalomené výšky pohledu jsou specifické pro pohled. Můžete je zkopírovat a vložit do stejného pohledu nebo do různých pohledů. Kopírujete-li zalomenou výšku pohledu do jiného pohledu, je u ní zachováno nastavení rozsahu pohledu z předchozího pohledu.
Pokud jsou v pohledu zalomené výšky pohledu nastaveny jako viditelné, exportují se a tisknou.
