Vysvětlení pojmů aplikace Revit

Mnohé pojmy, které se v aplikaci Revit používají k označení objektů, jsou obecně známé standardní technické termíny. Některé termíny jsou však v aplikaci Revit jedinečné. Pochopení následujících termínů je zásadní pro pochopení softwaru.

Projekt

V aplikaci Revit projekt představuje databázi informací návrhu, tedy informací o modelu budovy. Soubor projektu obsahuje všechny informace pro návrh budovy od geometrie po konstrukční data. Informace zahrnují komponenty použité v návrhu modelu, pohledů projektu a výkresů návrhu. Při používání jednoho souboru projektu usnadňuje aplikace Revit změnu návrhu a promítnutí změn do připojených oblastí (půdorysných a bokorysných pohledů, řezů, výkazů a dalších). Používání jediného souboru projektu usnadňuje také jeho správu.

Podlaží

Podlaží jsou nekonečné horizontální roviny, které se chovají jako reference pro prvky hostované podlažím, například střechy, podlahy a stropy. Častěji však podlaží využijete k definování vertikální výšky nebo podlaží v budově. Obvykle se vytváří podlaží pro každé patro budovy nebo jiné potřebné reference budovy, například přízemí, horní část stěn nebo dolní část základů. K umístění podlaží je nutné mít zobrazen řez nebo bokorysný pohled.

Podlaží v Revit Architecture

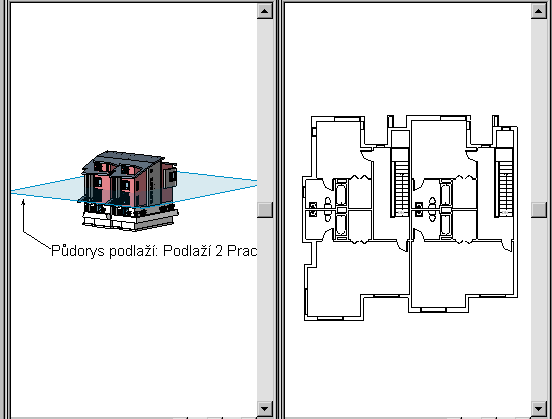

Následující obrázek znázorňuje pracovní rovinu Podlaží 2 procházející 3D pohledem a příslušným půdorysem podlahy umístěným vedle ní.

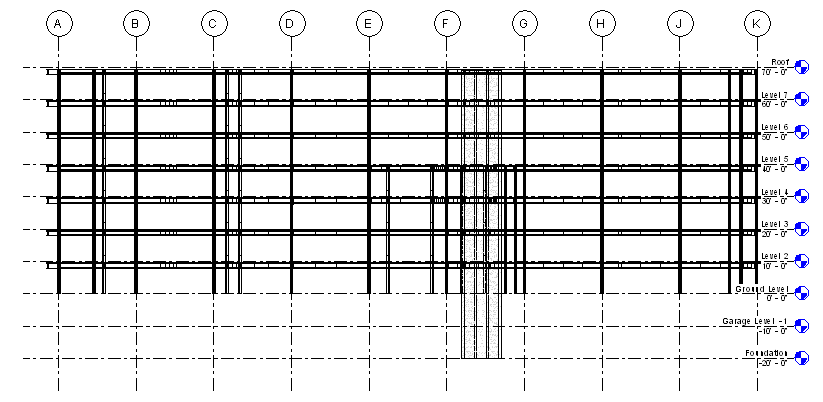

Podlaží v aplikaci Revit Structure

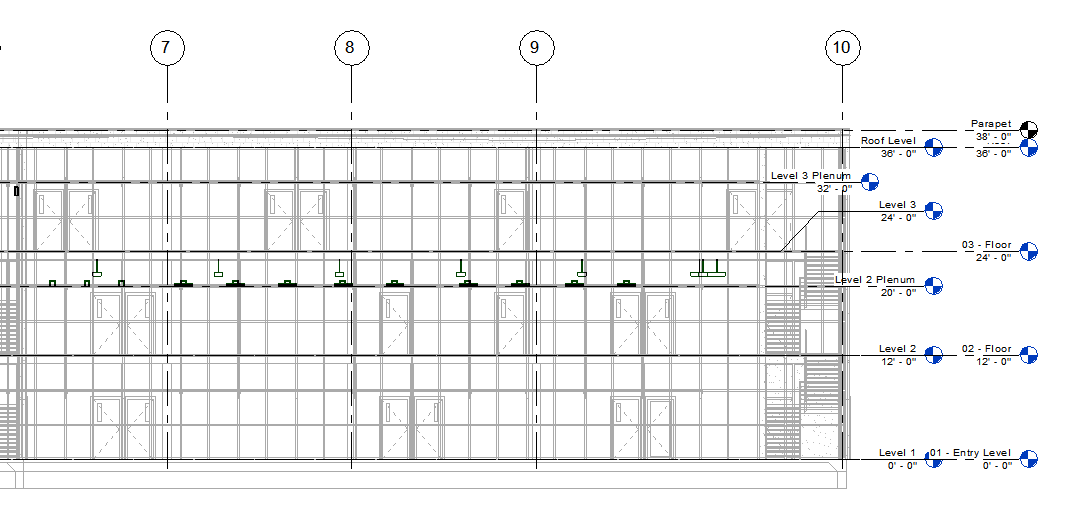

Podlaží v aplikaci Revit MEP

Prvek

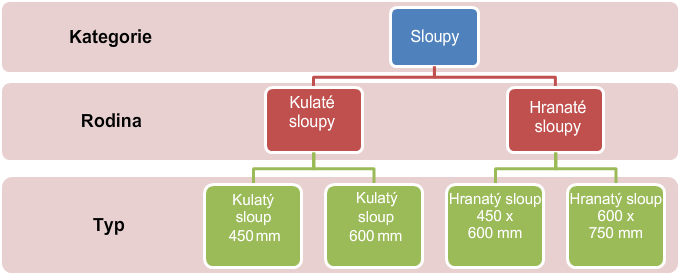

Při tvorbě projektu přidáváte do návrhu parametrické prvky budovy. Aplikace Revit klasifikuje prvky podle kategorií, rodin a typů.

Kategorie

Kategorie je skupina prvků, která slouží k modelování nebo dokumentaci návrhu budovy.

Příklady

• Kategorie prvků modelu: stěny, nosníky

Kategorie prvků modelu: stěny, nosníky

Kategorie prvků modelu: mechanické vybavení, vyústky vzduchotechniky
• Kategorie prvků poznámek: značky, textové poznámky

Rodina

Rodiny jsou třídy prvků v rámci kategorie. Rodina seskupuje prvky se společnou sadou parametrů (vlastností), identickým použitím a podobnou grafickou reprezentací. Různé prvky v rodině mohou mít různé hodnoty některých nebo všech vlastností, ale množina vlastností — jejich názvy a význam — je stejná.

Příklady

• Šestidílné dveře lze považovat za jednu rodinu, i když dveře tvořící tuto rodinu mají různé velikosti a materiály.

Příhradový nosník lze považovat za jednu rodinu, i když podpory tvořící tuto rodinu mají různé velikosti a materiály.

Osvětlovací těleso lze považovat za jednu rodinu, i když závěsná světla tvořící tuto rodinu mají různé velikosti a materiály.

Aplikace Revit používá následující druhy rodin:

• Načítatelné rodiny lze načítat do projektu a vytvářet ze šablon rodin. Množinu vlastností a grafické znázornění rodiny lze určit.
• Systémové rodiny nejsou k dispozici pro načítání ani vytváření samostatných souborů.
  • Aplikace Revit poskytuje předdefinovanou sadu vlastností a předdefinované grafické znázornění systémových rodin.
  • Předdefinované typy můžete použit ke generování nových typů patřících v projektu do téže rodiny. Například chování podlaží je předdefinováno v systému. Můžete však vytvořit různé typy podlaží s různými kompozicemi.
  • Systémové rodiny lze přenášet mezi projekty.

  Příklady

  • Stěny, kóty, stropy, střechy, podlahy a podlaží

  Desky, kóty, střechy a podlaží

  Trubky, potrubí a dráty
• Rodiny na místě definují vlastní prvky, které vytváříte v kontextu projektu. Prvek na místě vytvořte v případě, že projekt vyžaduje jedinečnou geometrii, u které neočekáváte opětovné použití, nebo geometrii, u které musí zůstat zachován jeden či více vztahů k dalším geometriím projektu.

  Protože jsou prvky na místě určeny v projektu pouze k omezenému použití, obsahuje každá rodina na místě jen jediný typ. V projektech můžete vytvořit více rodin na místě a do projektů můžete umístit kopie stejného prvku na místě. Na rozdíl od systémových rodin a rodin standardních komponent nelze vytvářet další typy duplikováním typů rodin na místě.

Typ

Každá rodina může obsahovat různé typy. Typem může být určitá velikost rodiny, například rohové razítko 30” X 42” nebo A0. Typem může být i styl, například styl výchozích zarovnaných nebo úhlových kót.

Instance

Instance jsou skutečné položky (jednotlivé prvky) umístěné v projektu, které mají specifická umístění v budově (instance modelu) nebo výkresu (instance poznámek).
