Určení pozadí u 3D pohledů

Pro vytvořený pohled můžete určit gradientové pozadí, zahrnující různé barvy pro oblohu, horizont a terén.

V ortografickém pohledu vytváří gradient přechod mezi barvou horizontu a barvou oblohy nebo terénu. V ortografickém pohledu orientovaném na bokorys, případně v perspektivním pohledu, ve kterém je viditelný horizont, se obloha setkává s terénem v rovině terénu, kde přechází do barvy horizontu. Horizont je pro pohled nastaven na rovinu terénu (ve výchozím nastavení se jedná o Úroveň 1).

Poznámka: Při rendrování 3D pohledu můžete zadat, zda se má na pozadí nebo na rendrovaném obrázku zobrazit oblačnost nebo mlha, případně můžete vložit vlastní obrázek. Viz část Zadání pozadí u rendrovaných obrázků.

Při exportu pohledu do obrázku nebo do souboru 2D DWF je zahrnuto i gradientové pozadí. Když pohled exportujete do souboru 3D DWF, není gradientové pozadí zahrnuto.

Při tisku 3D pohledu s gradientovým pozadím lze použít jen tisk s rastrovým zpracováním. Chcete-li při tisku použít vektorové zpracování, musíte nejprve vypnout gradientové pozadí.

Když vytváříte šablonu pohledu pro 3D pohled, uloží se nastavení gradientového pozadí jako součást šablony pod parametr Pozadí.

Určení pozadí 3D pohledu

1. Otevřete 3D pohled.
2. Klikněte na kartu Pohledpanel Grafika (Možnosti grafického zobrazení).
3. V části Pozadí vyberte položku Gradientové pozadí.
4. Vyberte požadované barvy pro oblohu, horizont a terén.
5. (Volitelné) Pokud bude horizont v pohledu viditelný, určete úroveň terénu:
   1. V dialogu Možnosti grafického zobrazení pod položkou Osvětlení klikněte v části Nastavení slunce na tlačítko hodnoty.
   2. V dialogu Nastavení slunce vyberte možnost Terén na úrovni a určete, jaká úroveň má být pro rovinu terénu použita.
   3. Klikněte na tlačítko OK.
6. V dialogu Možnosti grafického zobrazení klikněte na tlačítko OK.

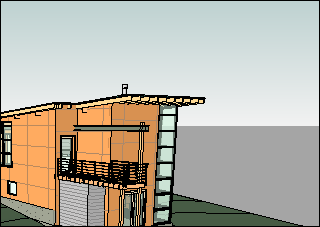

V pohledu se zobrazí gradientové pozadí a horizont s terénem, jsou-li viditelné.
