Změna profilů výšky konstrukční stěny

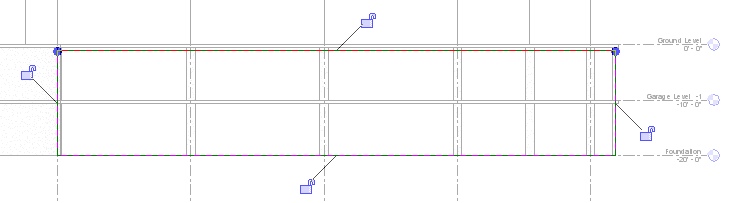

1. Na kreslicí ploše vyberte stěnu.
2. Klikněte na kartu Upravit | Stěnypanel RežimUpravit profil.

   Jestliže vyberete stěnu v půdorysném pohledu, zobrazí se dialog Přejít do pohledu. Vyberte bokorysný pohled a klikněte na možnost Otevřít pohled.

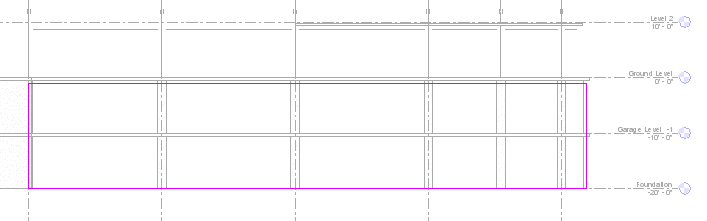

   Stěna se zobrazí jako linie modelu

3. Podle potřeby upravte stěnu:
   • Odstraňte čáry a potom nakreslete úplně jiný tvar.
   • Rozdělte existující čáry a přidejte oblouky.
   • Nakreslete otvory.

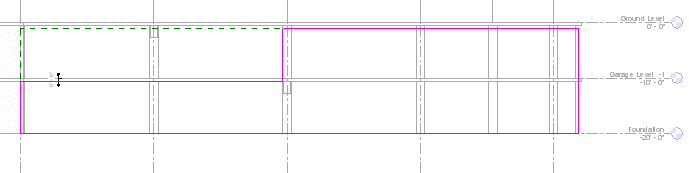

     Změněná stěna

   Tip: Při úpravě pravých úhlů se zobrazí srovnávací roviny, umožňující indikaci původního tvaru a velikosti stěny. Jestliže se vámi nakreslené čáry přichytí ke srovnávacím rovinám, koncové body čar se automaticky vyrovnají na roviny, pokud je explicitně nezablokujete. Pokud odblokujete nakreslené čáry, můžete je změnit nezávisle na srovnávacích rovinách. Když ukončíte režim kreslení a nakreslené čáry jsou stále zarovnané, při pohybu úchytu srovnávací roviny se pohybují také nakreslené čáry.



   Nezablokované čáry náčrtu

4. Klikněte na kartu Upravit | Stěny > Upravit profil panel Režim Dokončit režim úprav.


   Změněná stěna zobrazená v 3D

Poznámka: Chcete-li obnovit původní tvar profilu upravené stěny, vyberte ji a klikněte na kartu Upravit | Stěny panel Režim Obnovit profil.
