Práce se spojkami

Spojky je možné přidávat některým z následujících postupů:

• Umístit na plochu

  Tato možnost (Smyčka hrany vycentrována=ano) zachová její body a střed smyčky hrany. Ve většině případů jde o upřednostňovaný způsob umisťování spojky. Zejména možnost Umístit na plochu se používá snadněji a je ve většině případů vhodná.

• Umístit na pracovní rovinu

  Tato možnost dovoluje umístit spojku do vybrané roviny. V mnoha případech můžete napodobit možnost Umístit na plochu tak, že určíte rovinu a pomocí kót zavazbíte spojku k požadovanému umístění. Obecně však platí, že efektivní použití tohoto postupu vyžaduje určení dalších parametrů a omezení.

Orientace spojky

Pro tvarovky (potrubní a trubkové tvarovky) se předpokládá, že počátek rodiny je v průsečíku spojek. Pro tvarovky ve většině případů platí, že na tvarovce existuje bod, ve kterém se všechny spojky (pokud jsou protaženy dovnitř tvarovky) střetnou. Tvarovky očekávají, že tato kolize bude ležet na původním průsečíku pracovních rovin Střed (předozadní), Střed (pravolevý) a Referenční úroveň. Z tohoto důvodu je osvědčeným postupem tyto referenční roviny před započetím sestavování rodiny uzamknout.

Při umisťování spojek tvarovek musí být primární spojka umístěna na ploše ležící na ose X. Zobrazený vlasový kříž označuje, že toto je primární spojka. To můžete ověřit tak, že plochu zobrazíte v půdorysném pohledu podlaží. Pokud primární spojka není správně umístěna vzhledem k dalším spojkám a pokud nejsou všechny spojky správně natočeny a propojeny, může dojít k neočekávanému chování.

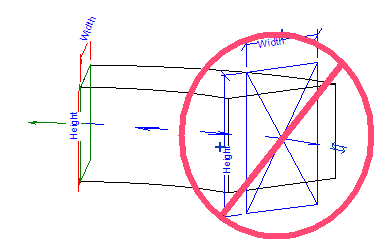

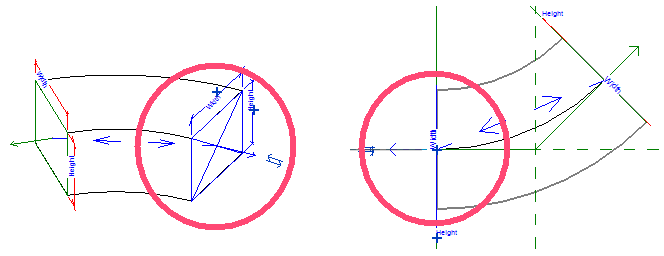

Natočení spojky představuje při umisťování spojky kritickou část. Orientace spojky určuje správnou orientaci objektů, které jsou na součást vloženy automaticky. To sice není podstatné u kulatých spojek, je to však extrémně důležité u hranatých spojek, které se používají u tvarovek hranatého potrubí. Hranatá spojka musí být orientována tak, aby byla šířka přiřazena k ploše ležící na osách X a Y. Výška na těchto osách není. Nejsou-li hranaté spojky natočeny správně, bude tvarovka hranatého potrubí vložena nesprávně a dojde k vytvoření neočekávaných výsledků. Může být jednodušší natáčet spojky ve 3D pohledu, kde je geometrie součásti jasně viditelná.

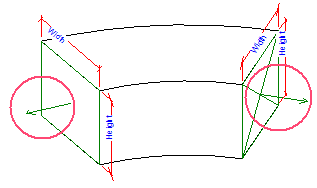

Při vytváření spojky a dokončování propojení označují šipky na spojkách směr trubky nebo potrubí (vysunutí). Neoznačují směr toku. Ve většině případů ukazuje šipka spojky směrem ven od objektu, ke kterému je spojka připojena. V opačném případě povede vytvářená trubka nebo potrubí skrz objekt geometrie, namísto aby vedla směrem od něj. Směr šipky spojky je možné změnit výběrem spojky a následným kliknutím na možnost Překlopit šipku.
