- Klikněte na kartu Architektura
panel Sestavenírozevírací seznam Střecha
(Střecha: Okap). - Zvýrazněte horizontální hrany střech, podbití, zakončení střešního pláště nebo čáry modelu a kliknutím okap umístěte. Sledujte informace o platných referencích na stavovém řádku.
Při klepání na hrany aplikace Revit s okapem nakládá jako s jedním spojitým okapem.
- Kliknutím na kartu Upravit | Umístit okappanel Umístění
(Znovu začít okap) dokončete aktuální okap a začněte vytvářet jiný. - Přesuňte ukazatel myši na novou hranu a kliknutím dokončete umístění.
- Umístění okapů dokončíte kliknutím na prázdné místo v pohledu.

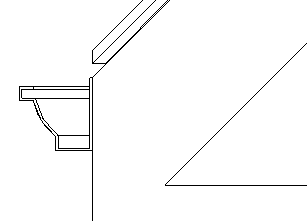

Okap v řezu
