Rodiny je možné vnořit (vložit) do jiných rodin a vytvořit tak nové rodiny, které obsahují kombinovanou geometrii rodiny. Místo modelování osvětlovacího tělesa s rodinou žárovek úplně od začátku můžete vytvořit kombinovanou rodinu osvětlení načtením žárovky do rodiny osvětlovacího tělesa. To, zda rodiny sdílíte před jejich vnořením, určuje chování vnořené geometrie v prvcích, které vytváříte pomocí rodiny.
- Jestliže vnoříte rodinu, která není sdílená, komponenty vytvořené pomocí vnořené rodiny fungují se zbytkem prvku jako jediná jednotka. Není možné provést výběr (úpravy), přidat štítek nebo výkaz ve vztahu ke komponentám samostatně.
- Jestliže vnoříte sdílenou rodinu, můžete provést výběr, přidat štítek a výkaz pro komponenty samostatně.
Příklad rodiny oken

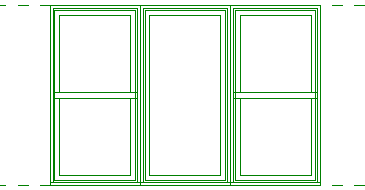

Například namísto vytváření rodiny kombinovaného okna od začátku, můžete vytvořit následující rodinu kombinovaného okna načtením instancí rodin dvoukřídlového svisle posuvného okna a pevného okna do nové rodiny oken. Umístěte instanci pevného okna do středu a na každou stranu umístěte dvoukřídlové svisle posuvné okno.

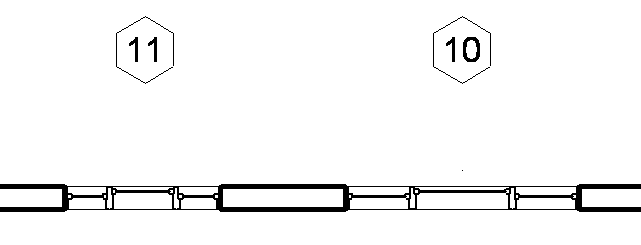

- Ve výše uvedeném příkladu rodiny oken by měla instance vnořené nesdílené rodiny pouze jeden popisek okna a byla by vykázána jako jedna jednotka, jako na níže uvedeném obrázku.

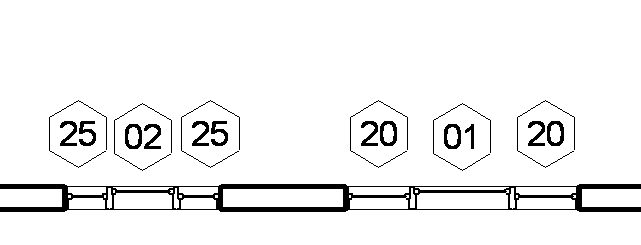

- V instanci rodiny sdílených oken by tato 3 okna měla samostatný popisek a výkaz, a to i přes to, že by se vnořené rodiny v rámci modelu budovy chovaly jako jediná komponenta.
Omezení vnořování
Existují určitá omezení týkající se typu rodin, které můžete načíst a vnořit do jiných rodin.
- Do poznámek je možné vnořit pouze rodiny poznámek.
- Do detailů je možné vnořit pouze rodiny detailů a generických poznámek.
- Do rodin modelů lze načíst rodiny modelů, detaily, generické poznámky, záhlaví řezů, záhlaví podlaží a záhlaví mřížek.
Vnořování rodin s vzájemně zaměnitelnými komponentami
Použitím parametru typu rodiny u vnořené komponenty můžete vytvořit rodiny s vzájemně zaměnitelnými komponentami. Po načtení a vytvoření prvku pomocí vnořené rodiny je možné komponenty kdykoli vyměňovat.
