Vytvoření výkazu ztráty tlaku

V projektu můžete vytvořit výkaz ztráty tlaku pro potrubí nebo trubky.

Poznámka: Před vytvořením výkazu ztráty tlaku použijte pro své systémy nástroje pro stanovení rozměrů potrubí a trubek.

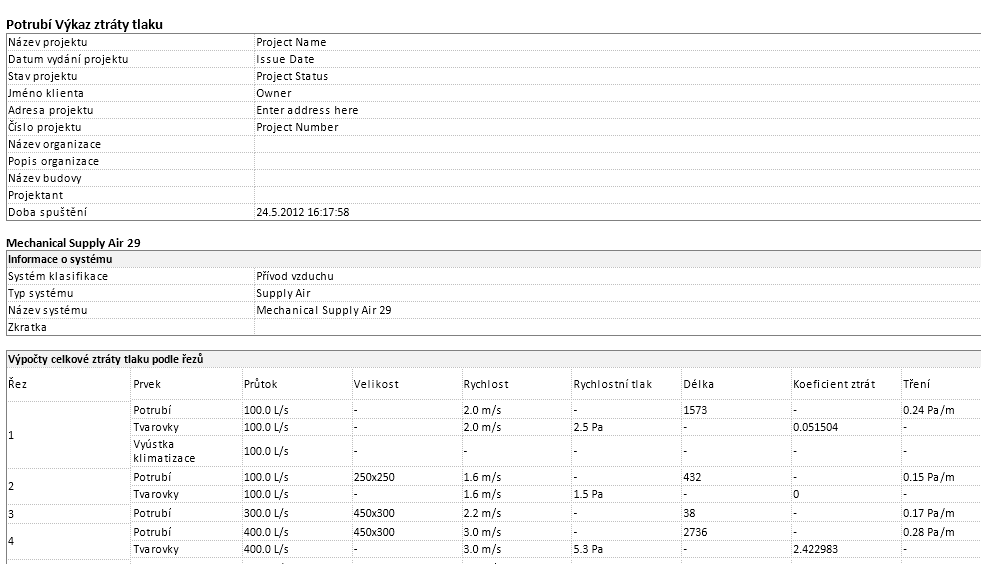

Chcete-li generovat výkaz, nejprve určete systémy, které chcete zahrnout do výkazu, a poté nastavte výkaz. Při nastavování výkazu můžete určit, která pole budou zahrnuta, například průměr, výška a šířka. Můžete také určit, zda se ve výkazu zobrazí další informace, například informace o systému a kritická cesta. Výstup z výkazu lze uložit jako soubor HTML nebo CSV.

Výběr systémů do výkazu

Systémy můžete vybrat před nebo po spuštění příkazu k vytvoření výkazu ztráty tlaku. Můžete například:

• Vybrat jeden nebo více systémů na kreslicí ploše a kliknout na možnost Výkaz ztráty tlaku potrubí nebo Výkaz ztráty tlaku trubky.
• Vybrat jeden nebo více systémů v systémovém prohlížeči, kliknout pravým tlačítkem a kliknout na možnost Výkaz ztráty tlaku.
• Kliknout na kartu Analyzovatpanel Zprávy a výkazy(Výkaz ztráty tlaku potrubí) nebo (Výkaz ztráty tlaku trubky) a v dialogu Výkaz ztráty tlaku – výběr systému vybrat jeden nebo více systémů.

  Chcete-li filtrovat systémy v seznamu, klikněte na položku Filtr typů systémů.

Můžete vybrat systém, pro který jsou výpočty nastaveny na hodnotu Vše. Pokud jsou výpočty nastaveny na hodnotu Pouze tok nebo Žádné, zobrazí se upozornění nebo se systém v seznamu nezobrazí.

Výkaz ztráty tlaku nelze vytvořit pro systém požární ochrany ani systém spádového toku, jako je například sanitární systém.

Aby bylo možné vytvořit výkaz ztráty tlaku, je nutné systém správně připojit. Dříve než se pokusíte vytvořit výkaz ztráty tlaku, určete pomocí inspektoru systému, zda je systém správně připojen.

Nastavení výkazu

Po výběru systémů, které chcete zahrnout, můžete nastavit výkaz.

1. Pokud jste dříve uložili formát výkazu, v dialogu Nastavení výkazu ztráty tlaku jej můžete vybrat ze seznamu.
   Tip: Chcete-li uložit formát výkazu, určete požadované nastavení v dialogu a klikněte na tlačítko Uložit. Zadejte položku Název formátu a klikněte na tlačítko OK.

   Výkaz ztráty tlaku potrubí a ztráty tlaku trubky má vlastní formát zprávy. Jsou uloženy ve stejném umístění jako výchozí šablona.

2. V seznamu dostupných polí vyberte ta, která chcete zahrnout do výkazu
3. Podle potřeby povolte nebo zakažte zobrazení následujících položek:
   • Informace o systému
   • Kritická cesta
   • Detailní informace o přímém úseku podle řezů
   • Souhrn koeficientu ztrát tvarovky a příslušenství podle řezů
4. Pokud chcete, povolte možnost otevření výkazu ztráty tlaku po jeho vytvoření.
5. Klikněte na tlačítko Generovat.
6. V dialogu Uložit jako zadejte název souboru, určete příponu souboru jako HTML nebo CSV a klikněte na tlačítko Uložit.

Poznámka: Jestliže jste zadali metodu výpočtu jiného výrobce, která není k dispozici, hodnota pro tlakovou ztrátu se zobrazí jako Nespočteno.
