Aplikace Revit vytváří automatické kóty, kterými usnadňuje kontrolu nad záměrem návrhu. Tyto automatické kóty se ve výchozím nastavení nezobrazují.
Chcete-li je zapnout, vyberte možnost Automatické kóty náčrtu na kartě Kategorie poznámek v dialogu Přepsání viditelnosti/zobrazení. Potom lze tyto kóty upravit nebo můžete vytvořit vlastní kóty nástrojem Kóta. Kóty lze také uzamknout a zachovat tak konstantní vzdálenost. Tato funkce se hodí v případě, že existuje několik velikostí rodiny a vy chcete při změně velikosti rodiny zachovat konkrétní kóty neměnné.
Účinky automatických kót na vaši geometrii
V případě, že automatické kóty náčrtu svazují geometrii s referenčními rovinami, se v projektu můžete setkat s neočekávaným chováním. Automatické kóty náčrtu představují způsob, jakým aplikace Revit řeší zvětšení nebo zmenšení geometrie na základě změn hodnot parametru rodiny.
Příklad

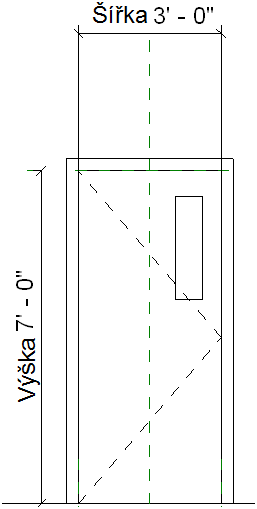

Do požárních dveří, které mají kótu s popiskem pro šířku, jste přidali pravoúhlé okno, které jste ale neokótovali.

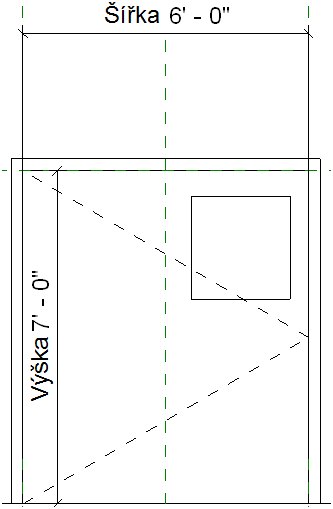

Rozhodnete se změnit šířku dveří, ale chcete, aby šířka okna zůstala stejná. Očekáváte, že se umístění okna nezmění. Všimněte si však, co se stane, jestliže zvětšíte šířku dveří nástrojem Typy rodin.
V tomto příkladu je okno svázáno s osou dveří a pravou částí dveřního panelu, přičemž jak osa, tak i pravá část panelu jsou představovány referenčními rovinami. Pozice okna zůstane pevná vzhledem k těmto referenčním rovinám.

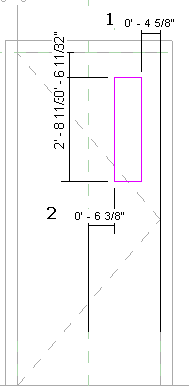

Chcete-li vidět automatické kóty náčrtu, upravte náčrt okna a zapněte viditelnost kót. Uvidíte, jak jsou vertikální čáry náčrtu okótovány na středovou a pravou referenční rovinu.
Legenda k obrázku:
- Automatické kóty náčrtu k pravé referenční rovině.
- Automatické kóty náčrtu ke středové referenční rovině.
Chcete-li dosáhnout požadovaných výsledků, přidejte zamknuté kóty. Můžete například přidat uzamknutou kótu pro šířku okna a uzamknutou kótu od okna po pravou referenční rovinu.
