Při výběru lineární kóty můžete určit její odsazení od prvku, který slouží jako reference, a referenční bod kóty.

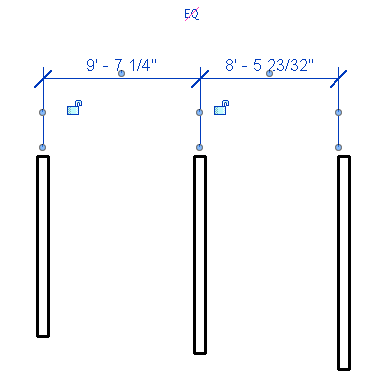

- Vytvořte lineární kótu mezi dvěma či více prvky (například mezi dvěma stěnami).
- Vyberte kótovací čáru.
Na vynášecích čarách se zobrazí modré ovládací prvky.
- Umístěte ukazatel myši na jeden z ovládacích prvků ve tvaru modrého čtverečku na konci vynášecí čáry a jeho přetažením určete odstup mezi vynášecí čárou a prvkem. V případě potřeby vyberte jiné ovládací prvky a upravte odstup kóty. Rovnoběžné kótovací čáry budou mít stejný odstup. Tip: Při přesunování prvku označeného kótovací čárou zůstává odstup konstantní.
