Pomocí nástroje Typy rodin lze pro rodinu vytvořit mnoho typů (velikostí). K tomu je potřeba mít kóty opatřené popisky a mít k dispozici parametry, které se budou měnit.
Příklady

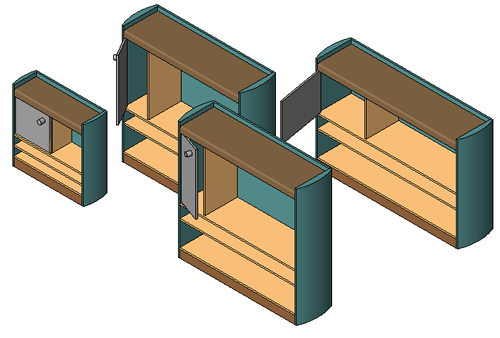

Rodina knihovny, která vytváří čtyři různé typy (velikosti) knihovny

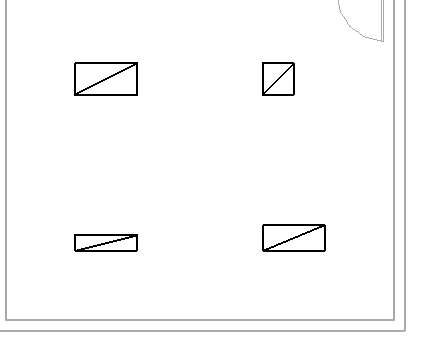

Rodina osvětlovacích těles se čtyřmi různými typy (velikostmi)
Každý typ rodiny má sadu vlastností (parametrů), které zahrnují popsané kóty a jejich hodnoty. Dále můžete přidat hodnoty pro standardní parametry rodiny (jako je materiál, model, výrobce, označení typu a další).
Chcete-li vytvořit typy rodiny
- Klikněte na kartu Vytvořit
panel Vlastnosti
(Typy rodin). - V dialogu Typy rodiny v poli Typy rodiny klikněte na tlačítko Nový.
- Zadejte název rodiny a klikněte na tlačítko OK.
- V dialogovém okně Typy rodiny zadejte hodnoty pro parametry typů.
- Klikněte na tlačítko OK.
