Spoje geometrie betonu

Betonové prvky se k sobě automaticky připojí bez vašeho zásahu. V projektu jsou podle očekávání ve všech pohledech reprezentovány jako jednolitá hmota. Během spojení můžete jednotlivé prvky upravovat a přesouvat v rámci jejich běžných rozsahů a limitů.

Poznámka: V případě použití nástroje Odpojit geometrii (viz část Odpojení geometrie) je automatické spojování pro prvky vypnuté. Pomocí nástroje Připojit geometrii (viz část Připojení geometrie) lze znovu povolit automatické spojení geometrie betonu.

Příklady spojených betonových prvků
3D pohled na spoj dvou nosníků a sloupu		Příčný řez spojem sloupu a nosníku

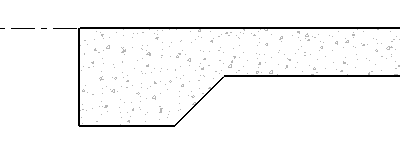

Příčný řez spojem konstrukční podlahy a hrany desky

Provedení těchto spojů je možné, jen pokud betonové nosníky disponují některou z následujících vlastností, jinak vykazují dřívější chování a je třeba je spojit ručně.

• Pravoúhlé řezy s otáčením příčného řezu o 0°, 90°, 180° a 270°.
• Lichoběžníkové řezy, řezy ve tvaru T a řezy ve tvaru L s otáčením příčného řezu o 0°.

Další omezení týkající se spojů zahrnují následující situace.

• U nových participujících prvků nejsou k dispozici uzly tvarů.
• Změny parametru typu neaktualizují automaticky geometrii betonových spojů.

Betonové prvky, které jsou vyztužené, budou také sdílet reference na své krytí ve spoji. Viz část Krytí výztuže.
