Výškové kóty pro nosníky

Nástroj Výškové kóty umožňuje umístit výškové kóty pro nosníky, pokud je vybrán parametr Otočit s komponentou. To je podobné jako v případě popisků, které jsou tímto parametrem filtrovány.

Výška nosníku (Projekt) vypočte výšku z nejnižšího podlaží projektu.

Vytvořit/změnit typy dává možnost vytvářet vlastní výškové kóty. Pokud je tato možnost vybrána, otevře se dialog Vlastnosti typu rodiny, kde je možné upravit popisek výškové kóty.

Výška nosníku (relativní) aktivuje rozevírací seznam Relativní základna, který umožňuje výběr podlaží vzhledem k základně pro výpočet výšky.

Poznámka: Najednou lze umístit pouze jeden typ výškové kóty. Pokud změníte typ výškové kóty v kterémkoli ze 12 umístění (6 pro podlaží a 6 pro sklon), změní se nastavení všech 12 typů výškových kót v nástroji Poznámky nosníků.

V rozevíracím seznamu Zobrazit výšku lze vybrat místo měření výšky na nosníku.

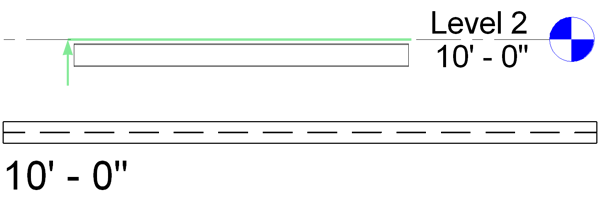

Skutečná (vybraná) výška

Poznámka: Skutečná (vybraná) výška popisuje výšku linie umístění, nikoli geometrii nosníku.

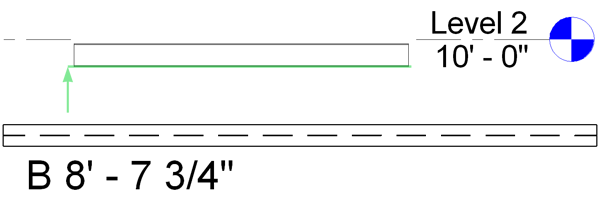

Spodní výška

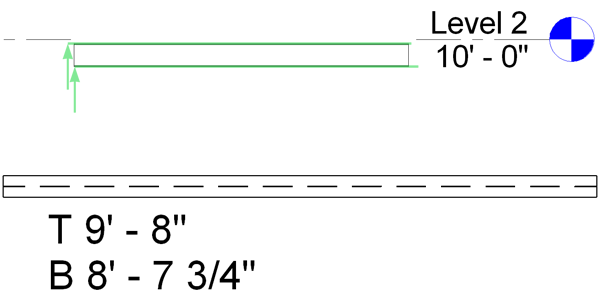

Horní & spodní výška

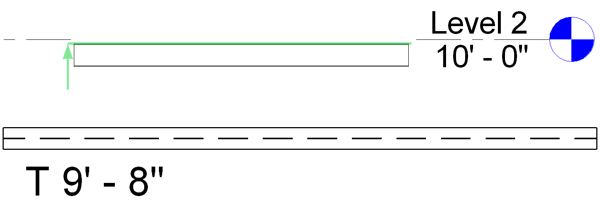

Horní výška

Poslední možnost dostupná v dialogu Vybrat typ poznámky pro výšky bodů je filtr pro definované výšky.

Tato možnost aktivuje filtr, který zamezí vytvoření výškové kóty, pokud se rovná zadané hodnotě. Výchozí nastavení je 0 jednotek, jak je definováno v projektu.
