Rodina popisků konstrukčních rámů označuje nosníky. Výchozí pozice těchto popisků je možné upravit v dialogu Kategorie a parametry rodiny. Viz část Kategorie a parametry rodiny.
Kategorie Popisek konstrukčních rámů obsahuje dva parametry.
Otočit s komponentou: Při výběru se popisek otočí společně s nosníkem. Při zrušení výběru popisek sám změní orientaci podle rámečku výkresu.

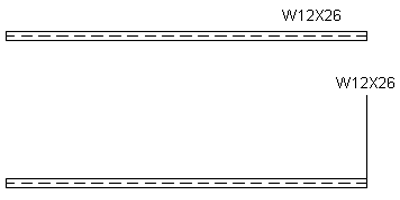

Připojovací bod: Definuje počáteční umístění popisku podél nosníku (počátek, střed nebo konec) a je bodem, který popisek sleduje současně s tím, jak se nosník prodlužuje nebo zkracuje.
Jestliže je tato možnost aktivována, odkaz popisku se prodlouží z tohoto bodu.
<Žádné>: ve výchozím stavu se popisek umístí do středu nosníku.
