Na rozdíl od řídících a hoštěných bodů jsou volné referenční body umístěny na pracovní rovině. Při výběru volných bodů se zobrazí 3D ovládací prvky, pomocí kterých lze tyto body přemisťovat v rámci 3D pracovního prostoru při současném zachování jejich reference na rovinu, na kterou byly umístěny.
Umístění bodů na pracovní rovině
- V případě kreslení ve směru osy z otevřete 3D pohled, ve kterém chcete pracovat, jinak vyberte půdorysný pohled podlaží.
- Pracujete-li ve 3D pohledu, vyberte pracovní rovinu na kreslicí ploše v prostředí koncepčního návrhu.
- Klikněte na kartu Vytvořit
panel Kreslit
(Bodový prvek). - Klikněte na kartu Upravit | Čárypanel Kreslit
(Nakreslit na pracovní rovinu). - Pokud nebyla vybrána v druhém korku, vyberte pracovní rovinu v seznamu Rovina umístění na panelu Možnosti.
- Umístěte body podél pracovní roviny.
- Po dokončení umísťování bodů klikněte na kartu Upravit | Čárypanel Vybrat
Upravit.

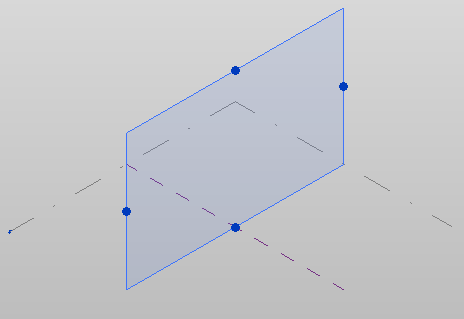

V případě potřeby lze polohu těchto tří bodů změnit.
