Analytické propojení

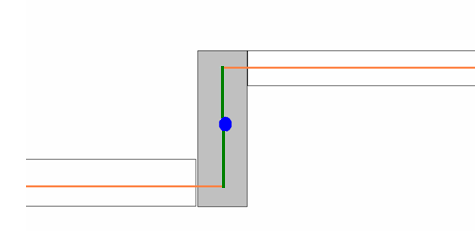

Analytické propojení bude automaticky vytvořeno z analytických nosníků na analytické sloupy na základě níže definovaných pravidel. Analytická propojení lze nastavit tak, aby byla úplně tuhá nebo volná v globálních směrech. Tyto analytické prvky poskytují tuhost analytickému modelu bez přidání skutečného fyzikálního objektu.

Analytické propojení

Analytické propojení je vlastnost instance pro sloupy a nosníky ve vlastnostech Analytický model. Pro nosníky lze vybrat možnost Ano, Ne nebo Od sloupu.

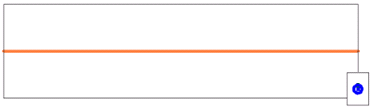

Sloupy, které se překrývají, ale nemusí být nutně součástí fyzikálního modelu nosníku, mohou mít analytické propojení s nosníkem.

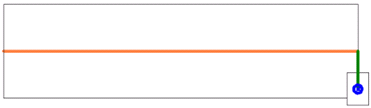

V tomto případě bude sloup potenciálním kandidátem pro analytická propojení, jak je ukázáno na následujícím obrázku.

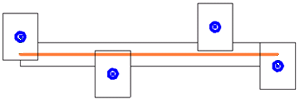

Nosníky, které procházejí více sloupy, lze podobně přizpůsobit analytickým propojením. Všechny sloupy na následujícím obrázku, ať již jsou nebo nejsou součástí modelu, mohou mít s nosníkem analytické propojení.

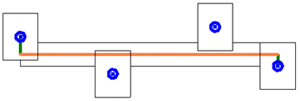

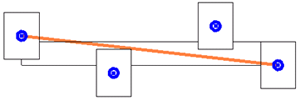

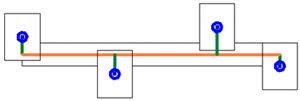

Následující tabulka ukazuje chování analytického propojení v závislosti na nastavení jak sloupů, tak nosníku.

	Nastavení analytického propojení
	Nosník	Sloup 1	Sloup 2	Sloup 3	Sloup 4
	Od sloupce	Ano	Ne	Ne	Ano
	Od sloupce	Ano	Ano	Ne	Ano
	Od sloupce	Ano	Ano	Ano	Ano
	Ano	Ano	Ne	Ano	Ano
	Ne	Ano	Ne	Ano	Ano

Obnovení analytických propojení

Analytická propojení lze odstranit pomocí režimu analytických úprav. Obnovení odstraněných analytických propojení

1. Vyberte analytický nosník, na kterém chcete analytické propojení obnovit.
2. Klikněte na kartu Upravit | Analytické nosníky panel Analytický model Obnovit propojení.
