Poznámka: Před přidáním pohledu na rám musí být v pohledu vytvořena osnova. Informace o vytvoření osnovy najdete v části Osnovy.
- Klikněte na kartu Pohled
panel Vytvořitrozevírací seznam Bokorys
(Pohled na rám). - Na panelu Možnosti vyberte měřítko pohledu.
- (Volitelné) V části Výběr typu vyberte typ pohledu ze seznamu nebo kliknutím na tlačítko Upravit typ upravte existující typ pohledu nebo vytvořte nový typ pohledu.

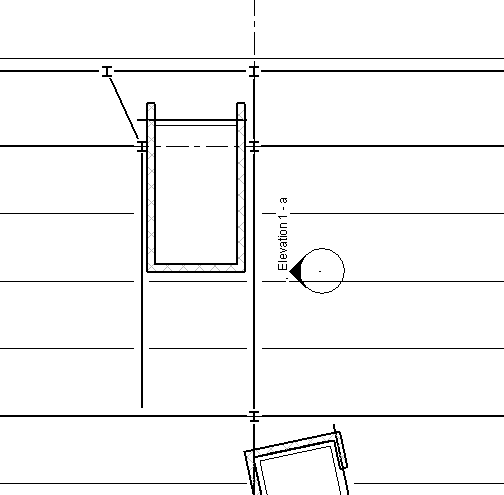

- Symbol pohledu na rám umístěte kolmo na čáru zvolené osnovy a ve směru pohledu, který má být zobrazen, a klikněte.
- Postup dokončete stisknutím klávesy Esc.
- Chcete-li otevřít pohled na rám, dvakrát klikněte na šipku bokorysu.
Pohled představuje pohled oblasti s úplnou výškou na pracovní rovině osnovy nebo referenční roviny. Pohled je omezen okolními osnovami či omezeními referenční roviny.
