Parametr Typ součásti nabízí další členění kategorie rodiny a určuje chování pro součásti v rodině. Typ součásti má 2 funkce:
- Povoluje pouze nahrazení určité součásti podobnou součástí ve stavebním projektu. Nástroj Výběr typu obvykle umožňuje nahradit rodinu jedné kategorie jinou rodinou ze stejné kategorie. Existují však případy, kdy to není žádoucí. Například pro tvarovky nebude možné nahradit kříž přechodem. Proto je do nástroje Výběr typu pro aplikaci Revit zabudována úroveň filtrování.
- Určení rodiny typů součástí. S aplikací Revit je spojena databáze potrubních tvarovek ASHRAE, verze 5.00.00. To umožňuje výpočet ztrát tvarovek podle tabulky ztrát. K přesnému vyhledání správné tvarovky v databázi musí být definován typ součásti.
Jestliže kategorie rodiny poskytuje parametr Typ součásti, pak hodnoty parametru Typ součásti, které jsou k dispozici, závisí na kategorii rodiny. Následující tabulka uvádí, které typy součástí platí pro jednotlivé kategorie rodin:
| Kategorie rodin | Typy součástí |
|---|---|
| Vyústky klimatizace | Křížení, redukční křížení, tlumič, montované vybavení potrubí, koleno, redukční koleno, vstup, výstup, vybavení, ventilátor a systém interakce, digestoř, spojka, překážka, spoj T, redukční spoj T, přechod, nedefinované, ventil |
| Příslušenství potrubí | |
| Tvarovky potrubí | |
| Mechanické vybavení | |
| Příslušenství trubek | |
| Tvarovky | |
| Instalační zařizovací předměty | |
| Komunikační zařízení | Normální zařízení, deska panelu, transformátor, rozvaděč, datový panel, přepínač, skříň spojky |
| Datová zařízení | |
| Elektrická zařízení | |
| Eelektroinstalace | |
| Požární poplachová zařízení | |
| Osvětlovací zařízení | |
| Osvětlovací tělesa | |
| Zařízení na přivolání sestry | |
| Zabezpečovací zařízení | |
| Telefonní zařízení | |
| Příslušenství kabelových lávek | Kanálové koleno, kanálové vertikální koleno, kanálové křížení, kanál T, kanálový přechod, kanálové spojení, kanál, odsazení, kanálový vícenásobný port, ohyb žebříku, vertikální ohyb žebříku, křížení žebříku, spoj T žebříku, přechod žebříku, spojení žebříku, odsazení žebříku, vícenásobný port žebříku |
| Potrubní tvarovky | Koleno, zakončení, spojka, vícenásobný port, tvarovka T, křížení, koleno skříně spojky |
- Tlumič: slouží k řízení průtokového množství.
- Vybavení instalované na potrubí: detektory kouře, parní generátory
- Koleno: tvarovka typu ohybu nebo kolena
- Vstup: bod, ve kterém kapalina vstupuje do systému: žaluzie, mřížky, rošty
- Výstup: bod, ve kterém kapalina opouští systém
- Vybavení: obecné vybavení
- Ventilátor a systém interakce AHU (klimatizační jednotky), vnitřní ventilátory
- Digestoř: kuchyňské, laboratorní nebo jiné digestoře
- Křížení: průsečík 3 nebo více segmentů (spoj T, křížení, šikmá odbočka)
- Překážka: vše, co způsobí pokles tlaku, například vnitřní filtr
- Přechod: změna tvaru nebo velikosti
- Nedefinovaný: žádná specifická funkce
- Ventil: ventily a podobné příslušenství
- Datový panel: panely, které se používají pro připojení zařízení pomocí konektorů systémových dat, telefonu, zabezpečení, požárního hlásiče, přivolání sestry, ovládacích prvků a komunikace.
- Normální: zařízení, například zásuvky, komponenty požárního hlásiče a osvětlovací tělesa.
- Deska panelu: slouží k připojení zařízení/vybavení pomocí konektorů se systémovou hodnotou výkonu a k vytváření odbočkových výkazů.
- Přepínač: Ovládací zařízení, například přepínač, kterým elektroinstalace obvykle neprochází. Jak je znázorněno na obrázku, automaticky generovaná elektroinstalace odbočuje k přepínači.

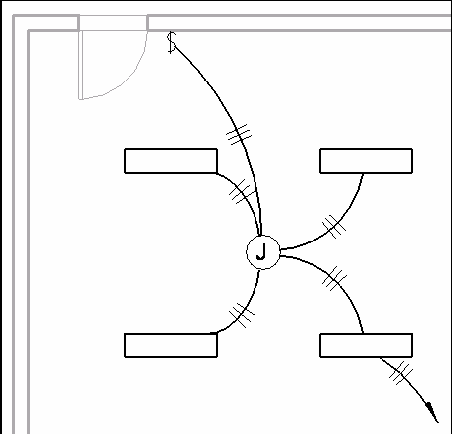

- Skříň spojky: zařízení, kterým elektroinstalace obvykle prochází. Jak je znázorněno na obrázku, automaticky generovaná elektroinstalace prochází rozvodnou skříňkou.
- Rozvaděč: slouží k připojení zařízení/vybavení pomocí konektorů se systémovou hodnotou výkonu a k vytváření odbočkových výkazů.
- Transformátor: slouží k vzájemnému propojení desek panelů a/nebo rozvaděčů, které mají odlišná napětí.
