Preferovanou metodou, jak řídit úhlové kóty rodiny, je použití úhlové kóty s popiskem pro referenční čáru. Na rozdíl od referenčních rovin (s nekonečným rozsahem) má referenční čára konkrétní počáteční a koncový bod, který lze použít k řízení úhlových vazeb komponent, například stojin příhradového nosníku, dveří s instancí dveřního křídla nebo otevírání.

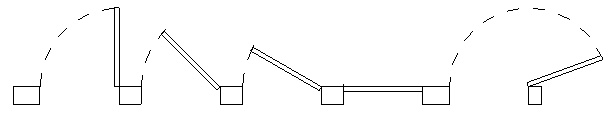

Načtená rodina dveří s úhlově okótovanou referenční čárou
Chcete-li přidat a okótovat referenční čáru
Chcete-li přidat a zarovnat geometrii modelu na to referenční čáru
- Na kreslicí ploše (v Editoru rodin) přidejte referenční čáru s bodem počátku umístěným v bodě očekávaného otočení a zarovnejte a zamkněte koncový bod.
- Přidejte úhlovou kótu k referenční čáře.
- Přidejte popisek ke kótě.
- Na paletě Vlastnosti klikněte na možnost
(Upravit typ). - V dialogu Typy rodin změňte úhlovou hodnotu u kóty s popiskem a klikněte na tlačítko Použít.
To se nazývá ohýbání modelu. Je důležité dbát na to, aby se referenční čára přizpůsobovala dle očekávání, než se do ní přidá geometrie modelu.
- Nastavte aktuální pracovní rovinu na jednu z ploch referenční čáry.
- Přidejte geometrii modelu, která má být řízena úhlovou kótou.
- Ohýbejte model a ověřte, zda se návrh chová podle očekávání.
Geometrie se pohybuje spolu s referenční čárou, jak se mění úhel.
