Základní chování parametrického modelování

V projektech používá aplikace Revit tři typy prvků.

• Prvky modelu představují skutečnou 3D geometrii budovy. Zobrazují se v příslušných pohledech modelu.

  Příklady:

  • Stěny, okna, dveře a střechy

  Konstrukční stěny, desky, rampy a střechy

  Dřezy, kotle, potrubí, rozprašovače a elektrické panely

• Prvky srovnávací roviny usnadňují definování kontextu projektu. Prvky srovnávací roviny jsou například úrovně a referenční roviny.
• Prvky specifické pro pohled se zobrazují pouze v pohledech, v nichž jsou umístěny. Usnadňují popis nebo dokumentaci modelu. Kóty jsou například prvky specifické pro určitý pohled.

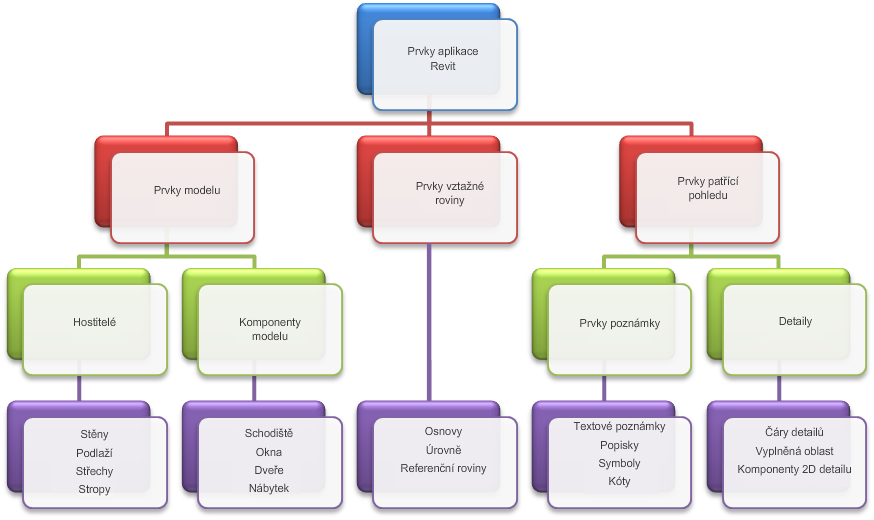

Prvky pro Revit Architecture

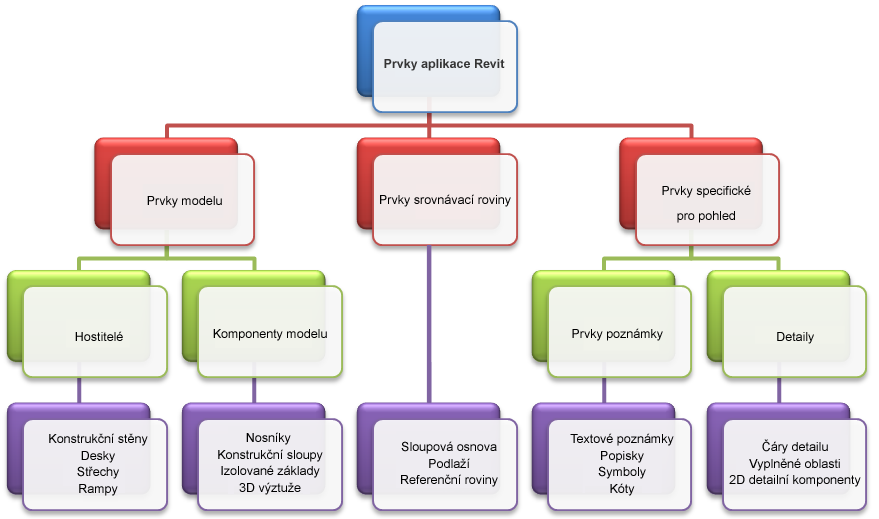

Prvky pro aplikaci Revit Structure

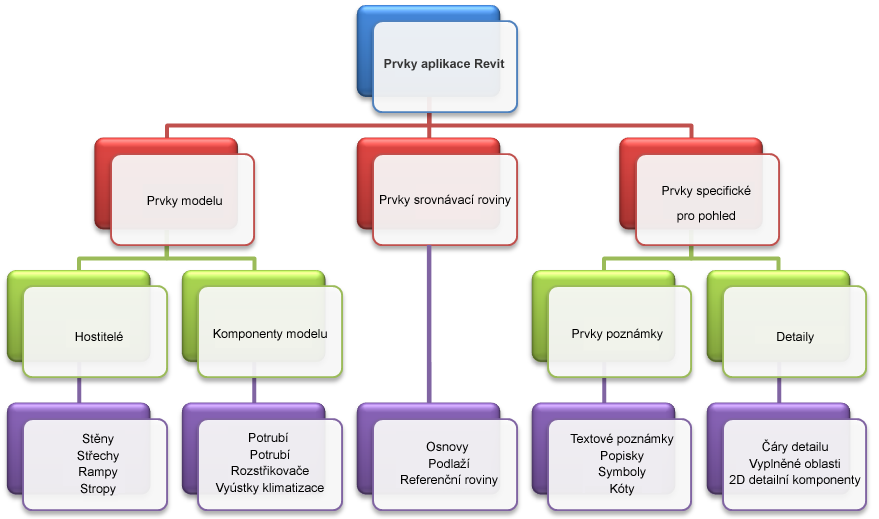

Prvky pro aplikaci Revit MEP

Existují dva typy prvků modelu:

Hostitelé (neboli hostitelské prvky) se obvykle sestavují na místě.

Příklady:

• Stěny a stropy

Konstrukční stěny a střechy

Stěny a stropy

Komponenty modelu jsou všechny ostatní typy prvků v modelu budovy.

Příklady:

• Okna, dveře a skříně

Nosníky, konstrukční sloupy a 3D výztuže

Dřezy, kotle, potrubí, rozprašovače a elektrické panely

Existují dva typy prvků specifických pro pohled:

• Prvky poznámek jsou 2D komponenty, které dokumentují model a zachovávají měřítko na papíře. Prvky poznámek jsou například kóty, značky a klíčové poznámky.
• Detaily jsou 2D položky, které poskytují podrobnosti o modelu budovy v konkrétním pohledu. Mezi příklady můžeme zařadit detailní čáry, vyplněné oblasti a 2D detailní komponenty.

Tato implementace poskytuje návrhářům potřebnou flexibilitu. Prvky aplikace Revit jsou navrženy tak, aby je bylo možné přímo vytvářet a upravovat, programování tedy není nutné. Pokud umíte kreslit, můžete parametrické prvky definovat v aplikaci Revit.

V aplikaci Revit se chování prvků odvíjí většinou od jejich kontextu v budově. Kontext je určen tím, jak komponentu nakreslíte, a vztahy vazeb s ostatními komponentami. Často nemusíte tyto vztahy vůbec vytvářet – vznikají samy podle toho, co děláte a jak kreslíte. V ostatních případech je přímo ovládáte zamknutím kóty nebo například zarovnáním dvou stěn.
