V řezu nebo prostorovém pohledu můžete přidávat tvarovky pro trubky, potrubí, kabelové lávky a vedení, elektrické vybavení, instalační zařizovací předměty, ventily a příslušenství. Nyní můžete například umístit ventil na vertikální trubku v prostorovém pohledu.
V řezu nebo prostorovém pohledu lze také přidávat mechanické vybavení (pouze vybavení, které lze vložit do čárového prvku, například potrubí, trubky, vedení atd.).
Když se umístěné komponenty připojí k čárovému prvku (potrubí, trubka, vedení, kabelová lávka), převezmou jeho přiřazení k podlaží.
Když jsou umístěné komponenty umístěny do volného prostoru, jsou přiřazeny k nejbližšímu podlaží pod nimi. Pokud pod nimi neexistuje žádné podlaží, použije se první nad nimi.

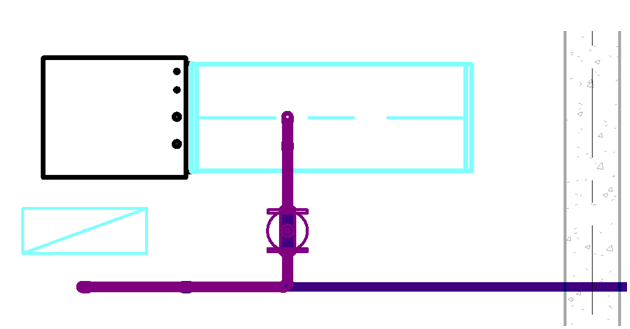

Umístění přímého ventilu na vertikální trubku v řezu
Máte možnost provést:
- umístit tvarovky do prostoru mezi podlažími,
- umístit tvarovky a příslušenství do prostoru v řezu,
- umístit spoj T potrubí do víceúrovňového řezu,
- umístit ventil do řezu,
- umístit koleno potrubí do řezu v prostoru,
- umístit ventil do řezu v prostoru,
- kreslit potrubí vertikálně na horizontální potrubí v řezu,
- přidat tlumič na vertikální potrubí v řezu,
- umístit tvarovku do prostoru mezi podlažími,
- umístit ventil na šikmou trubku v řezu,
- přidat objekt do 3D pohledu.
