Import pohledu z jiného programu CAD

Můžete importovat pohled z jiného programu CAD a vytvořit detail z tohoto pohledu.

  1. Klikněte na kartu Pohled panel Vytvořit (Pohled schéma/kresba).
  2. Zadejte název a vhodné měřítko nového pohledu schéma/kresba.
  3. Klikněte na kartu Vložitpanel Import (Import CAD).
  4. Vyberte detail a formát CAD.
  5. Pokud se nacházíte v detailním pohledu, vyberte možnost Pouze aktuální pohled.
    Poznámka: Tato možnost je vybrána automaticky, pokud se nacházíte v pohledu schéma/kresba.
  6. Kliknutím na tlačítko Otevřít umístěte detail CAD.
  7. V případě potřeby přetáhněte tento pohled do výkresu.
  8. Při umístění odkazu nebo řezu se případně odkažte na tento pohled.

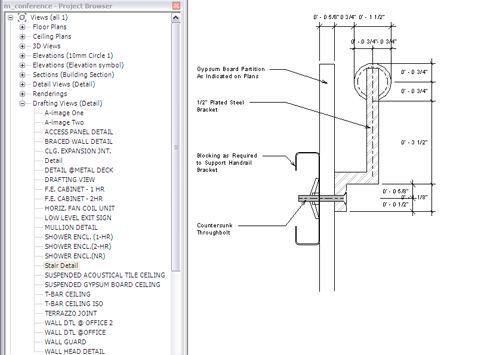

Ukázka importovaného pohledu schéma/kresba

Revit Structure

Ukázka importovaného pohledu schéma/kresba

Nadřazené téma: Pohled schéma/kresba
