V prostředí koncepčního návrhu se rotace vytváří z čáry a 2D formy, které jsou nakresleny na stejné pracovní rovině. Čárou se definuje osa, kolem níž se rotací formy vytvoří 3D tvar.
Poznámka: Pokud vytváříte rodinu komponent pomocí jiné šablony než šablony objemů nebo adaptivních komponent, naleznete více informací v části Vytvoření rotace.
Poznámka: Ve druhém kroku můžete vytvořit rotací povrch s využitím čar, které netvoří uzavřenou smyčku.

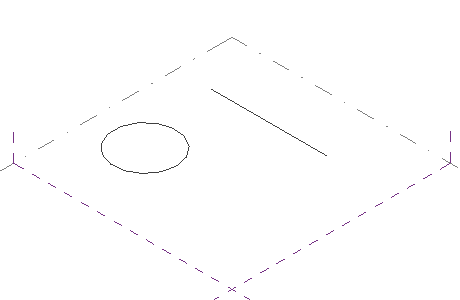

- Na pracovní rovině nakreslete čáru.
- Na stejné pracovní rovině nakreslete u této čáry uzavřený profil.

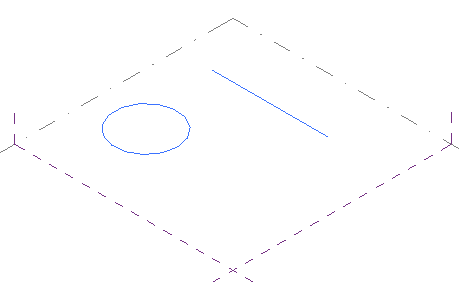

- Vyberte nakreslenou čáru a uzavřený profil.
- Klikněte na kartu Upravit | Čáry
panel Tvar

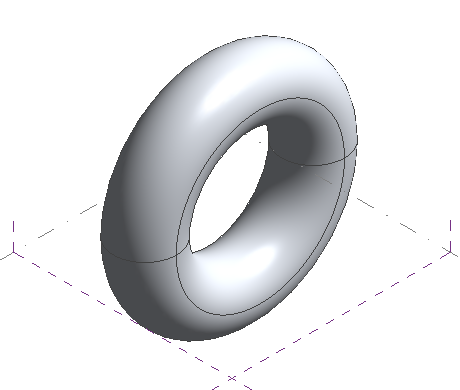

Vytvořit hmotu. Viz část Přístup k nástroji Vytvořit hmotu.

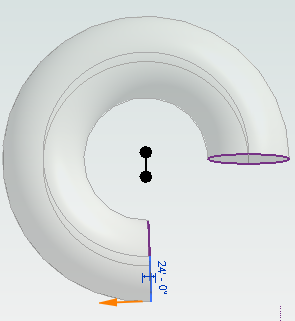

Otevření rotace
- Vyberte vnější hranu profilu rotace. Tip: Identifikaci hrany usnadňuje použití režimu Rentgen.
- Klikněte na oranžový ovládací prvek a přetáhněte jej do nového umístění.
