Nástroj Měření představuje rychlý způsob měření a dočasného zobrazení délky (případně úhlu od vodorovné plochy) jednotlivých stěn nebo čar, které vyberete v půdorysných pohledech. V bokorysných pohledech je možné pomocí tohoto nástroje vybrat pouze konce stěn, které jsou kolmé ke směru pohledu (pro zobrazení výšky stěny). V půdorysném i bokorysném pohledu lze však nakreslit dočasnou čáru nebo řetězec čar spojujících zadané body. V obou případech zůstanou kóty vygenerované nástrojem zobrazeny na obrazovce, dokud nezahájíte další měření nebo neukončíte nástroj. Kóty délky se také zobrazí v poli Celková délka na panelu Možnosti.
- Klikněte na kartu Upravit
panel Měřit rozevírací seznam Měřit a poté klikněte na možnost
(Měřit mezi dvěma referencemi) nebo na možnost
(Měřit podél prvku).Možnost Měřit mezi dvěma referencemi slouží k měření délky od daného počátečního bodu. Klikněte na počáteční bod, přesuňte kurzor ve směru, kterým chcete čáru prodloužit, a zadejte hodnotu délky čáry.
Jestliže jste zvolili možnost Měřit podél prvku, vyberte prvek na kreslicí ploše. Na prvku se zobrazí dočasné kóty a na panelu Možnosti se zobrazí celková délka.
- Chcete-li na řetězci dočasných čar, které jste nakreslili, zobrazit kóty, vyberte na panelu Možnosti možnost Řetězec a proveďte některou z následujících akcí:
- Zadejte řadu bodů.
- Zadejte první bod, přesuňte kurzor ve směru, kterým chcete čáru prodloužit, a zadejte hodnotu délky čáry. Tento postup opakujte, dokud nenakreslíte všechny čáry v řetězci.
V poli Celková délka na panelu Možnosti se bude zobrazovat celková délka řetězce. Dvakrát klikněte na konec řetězce.
Poznámka: Řetězec je dostupný pouze v případě, že vyberete možnost Měřit mezi dvěma referencemi. - Jedním stisknutím klávesy Esc ukončete aktuální měření.
- Chcete-li nástroj Měřit ukončit, stiskněte dvakrát klávesu Esc.

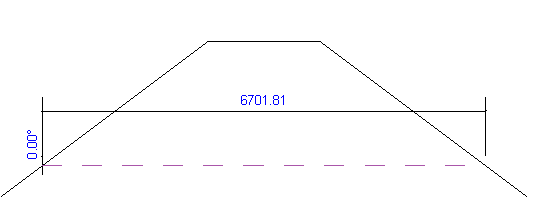

Měření délky a úhlu úsečky

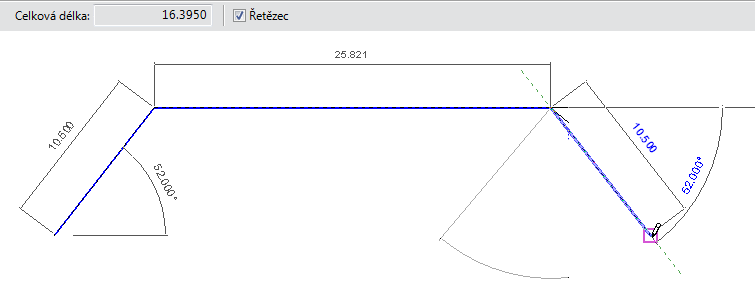

Měření řetězce s celkovou délkou zobrazenou na panelu Možnosti
