Vytvoření rodiny čárových 2D komponent detailu

Komponenty detailu jsou předem nakreslené čárové 2D prvky, které lze přidávat do detailních pohledů a pohledů schéma/kresba. Jsou viditelné pouze v těchto pohledech. Jejich velikost se mění s modelem, nikoli s výkresem.

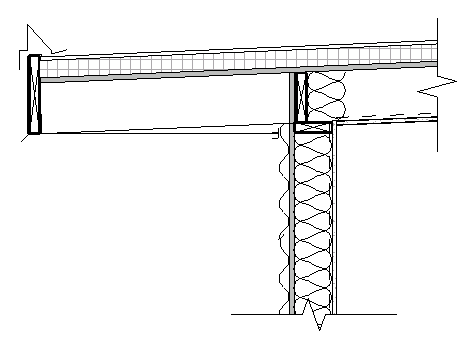

Například v následujícím pohledu schéma/kresba jsou komponentami detailu sloupky, izolace a obklad.

Aplikace Revit umožňuje vytvořit 2D komponenty detailu na základě čáry. Detail poté vložíte výběrem počátku a konce této čáry. Předpokládejme, že potřebujete do řezu umístit překližkový vzor výplně. Výběrem počátečního a koncového bodu komponenty detailu vložíte detail s tloušťkou a vzorem výplně, které byly vytvořeny v 2D komponentě detailu. Pokud je překližka v 2D komponentě detailu nakreslena například s tloušťkou 1 cm, tímto postupem byste podél nakreslené čáry vložili kus překližky o tloušťce 1 cm. Pokud byste chtěli tloušťku překližky upravit, museli byste nejprve upravit 2D komponentu detailu.

Před přechodem na toto téma se důkladně seznamte s rodinami. Viz část Vytváření načítatelných rodin.

V následující části je uveden obecný postup vytvoření rodiny čárových 2D komponent detailu. V závislosti na vašem záměru mohou být některé kroky odlišné.

1. Novou rodinu vytvořte pomocí šablony čárových komponent detailu.
2. Pomocí nástrojů na kartě Vytvořit vytvořte tvar komponenty detailu. Komponenta detailu je zobrazena ve formě symbolů a není zobrazena prostorově. Kliknutím na nástroj Čára načrtněte symbol. Vytvořte komponentu mezi dvěma referenčními rovinami tak, aby byly její prvky zkráceny nebo protaženy na základě délky.
   Tip: Pořadí řazení objektů v rodině můžete změnit pomocí nástrojů pro pořadí kreslení komponent detailu. Další informace naleznete v části Určení pořadí kreslení komponent detailu.
3. Pro čáry vyberte čáru a klikněte na kartu Upravit | Čárypanel Režim (Nastavení viditelnosti) a vyberte pohledy, ve kterých bude objekt viditelný.

   Pro vyplněné oblasti vyberte příslušnou vyplněnou oblast a klikněte na kartu Upravit | Položky detailupanel Režim (Nastavení viditelnosti) a vyberte pohledy, ve kterých bude objekt viditelný.

4. Uložte komponentu detailu.
