Místo automatického výpočtu ramene schodiště aplikací Revit můžete schodiště definovat načrtnutím hranic a podstupnic. Při použití této metody máte lepší kontrolu nad prováděním náčrtu půdorysného tvaru schodiště.
Načrtnutí hraničních čar a čar podstupnic
- Otevřete půdorysný pohled nebo 3D pohled.
- Klikněte na kartu Architektura
panel Komunikacerozevírací seznam Schodiště
(Schodiště podle náčrtu). - Klikněte na kartu Upravit | Vytvořit náčrt schodištěpanel Kreslit
Hranice. Pomocí některého z nástrojů kreslení načrtněte hranice.
- Klikněte na položku Podstupnice.
Pomocí některého z nástrojů kreslení načrtněte podstupnice.
- Nebo můžete volitelně určit typ zábradlí schodiště. Viz část Určení typu zábradlí pro nové schodiště.
- Klikněte na tlačítko
(Dokončit režim úprav). Aplikace Revit vytvoří schodiště s automaticky použitým zábradlím.
Příklad

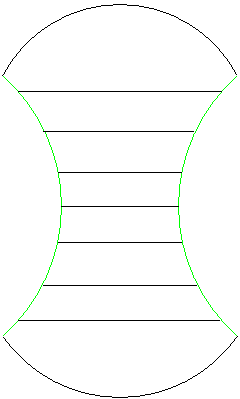

Schodiště načrtnuté pomocí nástrojů Hranice a Podstupnice

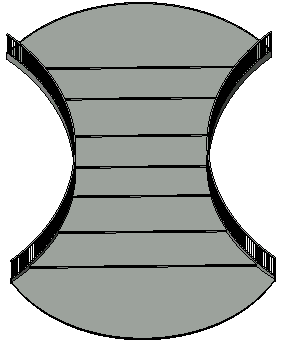

3D pohled na schodiště načrtnuté pomocí nástrojů Hranice a Podstupnice
Zábradlí schodiště s podestami
Pokud schodiště, které jste vytvořili načrtnutím hraničních čar a čar podstupnic, zahrnuje podestu, rozdělte hraniční čáry v místě, kde se protínají s podestou, aby zábradlí přesně odpovídalo podestě a sklonu schodiště.
- Vyberte schodiště a klikněte na kartu Upravit | Vytvořit náčrt schodištěpanel Upravit
Rozdělit. - Rozdělte čáry ohraničení v místě, kde se protínají s podestou.
Úpravy schodiště vytvořeného načrtnutím hraničních čar a čar podstupnic
Vyberte schodiště a pomocí nástrojů kreslení změňte půdorysný tvar. Úpravou instance schodiště a parametrů typů změňte jeho vlastnosti.
Tipy
- Nepropojujte vzájemně levé a pravé čáry ohraničení. Můžete je načrtnout jako jednosegmentové nebo vícesegmentové čáry (například přímé čáry s připojenými oblouky).
- Propojte čáry podstupnic mezi levým a pravým ohraničením.
- Čára horní podstupnice na ramenu schodiště představuje skutečnou podstupnici bez schodu.
