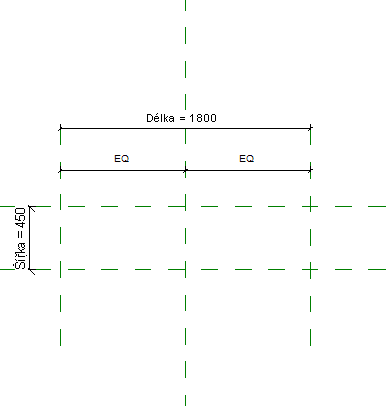

Po okótování rámce rodiny přidejte ke kótám popisky, čímž se vytvoří parametry. Kóty dole například dostaly popisky s délkovými a šířkovými parametry.
Kóty opatřené popisky se stanou parametry pro rodiny s možností změny. Jejich hodnoty můžete měnit pomocí dialogu Typy rodin v Editoru rodin. Po načtení rodiny do projektu můžete upravit libovolné parametry instancí na paletě Vlastnosti nebo otevřít dialog Vlastnosti typu a změnit hodnoty parametrů typu.
Pokud některý parametr existuje v rodině pro typ kóty, můžete jej vybrat jako štítek. Pokud neexistuje, musíte parametr vytvořit a určit, zda jde o parametr instance nebo typu.
Chcete-li přidat popisek a vytvořit parametry
- V Editoru rodin vyberte kótu.
- Na panelu Možnosti vyberte u položky Popisek některý parametr nebo vyberte možnost <Přidat parametr...> a požadovaný parametr vytvořte.
Viz část Vytváření parametrů. Po vytvoření parametru můžete pomocí nástroje Typy rodin na panelu Vlastnosti podle potřeby změnit výchozí hodnotu nebo zadat vzorec.
- Pokud chcete, zvolte možnost Odkaz, aby se vytvořila odkazová čára pro kótu.
