Při kreslení potrubí v bokorysném pohledu a v pohledu řezu můžete používat stejné nástroje a metody jako při kreslení v půdorysných pohledech. Protože ale zobrazujete rozvržení z jiné perspektivy, výsledky někdy nebudou odpovídat očekávání. Potrubí kreslené v bokorysném pohledu nebo v pohledu řezu je vedeno vzhledem k rovině bokorysného pohledu nebo pohledu řezu. Při kreslení v bokorysném pohledu nebo pohledu řezu je nutné, aby byl viditelný 3D pohled nebo půdorysný pohled a bylo možné sledovat výsledky prováděných akcí. Zde uvádíme několik skutečností, na které je nutné pamatovat:
- Aplikace Revit se pokouší zachovávat orientaci hranatých potrubí vzhledem k půdorysnému pohledu. Ve většině případů kreslení potrubí v bokorysném pohledu nebo pohledu řezu se šířka (W) měří zleva doprava, jak je zobrazena v pohledu, a výška (H) shora dolů. Pokud kreslíte v bokorysném pohledu nebo pohledu řezu potrubí 8" W x 12" H, stejné potrubí se v půdorysném pohledu zobrazí jako 12" W x 8" H. Je to proto, že v perspektivním a půdorysném pohledu je vidět horní část potrubí a v bokorysném pohledu nebo pohledu řezu profil potrubí. Poznámka: Když při přidávání potrubí do existujícího potrubí stisknete mezerník, nové potrubí převezme velikost existujícího potrubí. Na panelu Možnosti se zobrazí šířka a výška existujícího potrubí a přidávané potrubí bude nakresleno s těmito rozměry. Pokud však přidáte do existujícího potrubí, které je zobrazeno jako koncový pohled (kolmý k rovině pohledu), horizontální potrubí, dojde k záměně šířky a výšky. To znamená, že se hodnota šířky bude měřit v pohledu shora dolů a hodnota výšky ve směru zleva doprava.Tip: Kliknutím na kartu Upravit | Umístit potrubí
panel Nástroje umístění
Převzít velikost převezmete rozměry existujícího potrubí. Následující příklady znázorňují orientaci potrubí přidaného v bokorysném pohledu / pohledu řezu. V těchto příkladech mají všechny existující segmenty rozměry 12" W x 8" H.
V prvním příkladu je v půdorysném pohledu zobrazeno horizontální potrubí velikosti 12" W x 8" H.

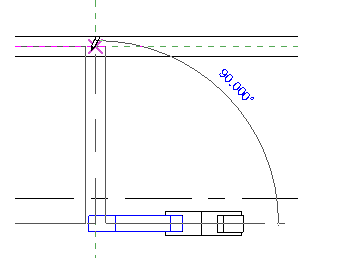

V bokorysném pohledu je k potrubí přidáno horizontální potrubí. Z náhledu potrubí je patrné, že se v orientaci nového potrubí zobrazila plocha 12" (W) jako kóta shora dolů.

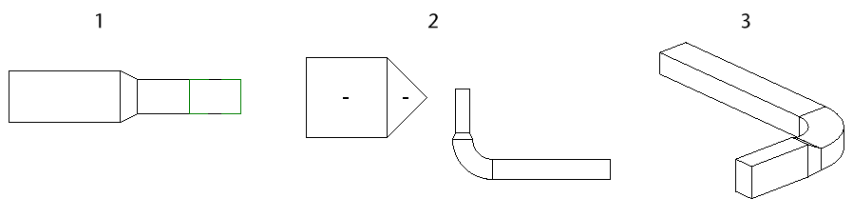

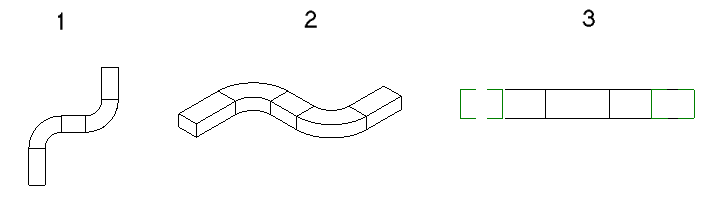

Výsledné potrubí je znázorněno níže v bokorysném pohledu (1), půdorysu (2) a 3D pohledu (3). Potrubí obsahuje přechod mezi kolenem a novým segmentem potrubí.

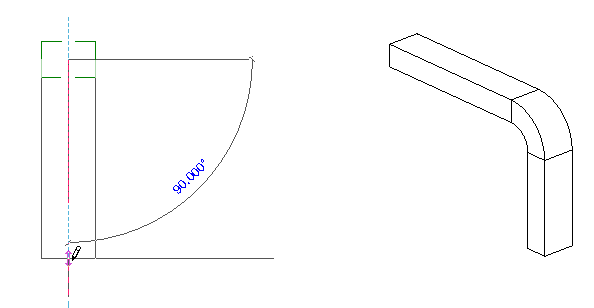

Kreslení nového potrubí nahoru (nebo dolů) od potrubí z předchozího příkladu nevyžaduje zobrazení přechodu. Šířka a výška se zobrazí vzhledem k bokorysnému pohledu.
Při připojování k existujícímu potrubí v bokorysném pohledu může být kvůli dosažení požadovaného výsledku nutné zadat na panelu Možnosti šířku a výšku.

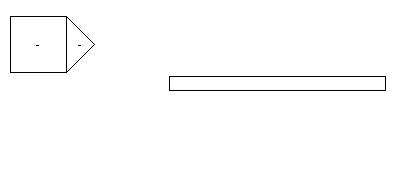

- Chcete-li stanovit počáteční bod potrubí kresleného v bokorysném pohledu, vyberte existující spojku. Protože u počátečního bodu nelze určit hloubku, začnete od spojky a určíte hloubku. Pokud neprovádíte připojení k existujícímu potrubí, tvarovce nebo zařizovacímu předmětu, bude hloubka považována za nulovou a potrubí bude umístěno v rovině pohledu a kresleno vzhledem k bokorysnému pohledu (při zobrazení v půdorysném pohledu bude vystředěno v popisku bokorysného pohledu). Při připojování potrubí ke koncovému pohledu existujícího potrubí (kolmého k rovině bokorysného pohledu), například potrubí vedoucího od severu k jihu v severním pohledu, bude nové potrubí umístěno podle následujících podmínek:
V bokorysném pohledu se nové potrubí připojí k dostupné spojce, která je nejblíže rovině pohledu (v popředí). Dostupná spojka je ta, která dosud není připojena k jiné spojce a je uvnitř ohraničení bokorysného pohledu. (Jedinou hranicí bokorysného pohledu je rovina pohledu v popředí.)

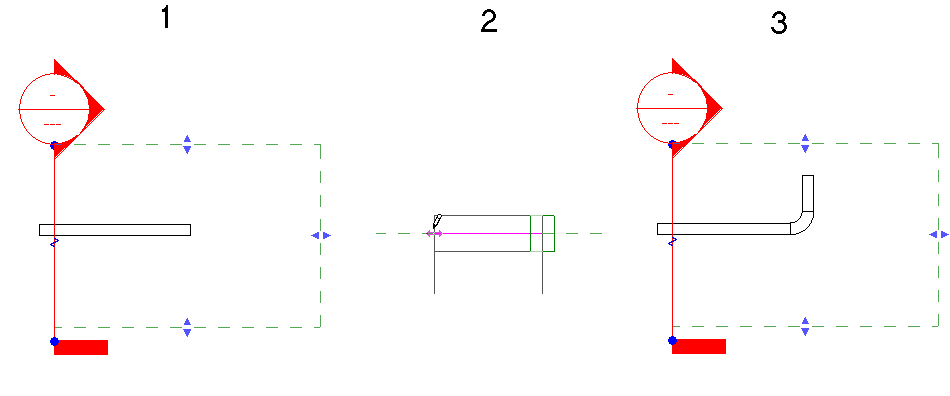

V následujícím příkladu jsou obě spojky na existujícím potrubí (1) dostupné. Horizontální segment přidaný v bokorysném pohledu řezu (2) se připojí ke spojce nejblíže rovině pohledu, jak je vidět v půdorysném pohledu (3).
Dvě spojky v rozsahu pohledu
Obě spojky v rozsahu pohledu

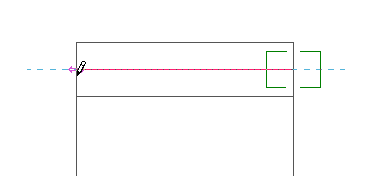

Pokud je v rozsahu pohledu pouze jedna dostupná spojka, bude použita. V následujícím příkladu je již spojka nejblíže rovině pohledu použita (1). Když přidáváte nové potrubí v bokorysném pohledu (2), bude přidáno na vzdálený konec existujícího potrubí (3) a použije jedinou dostupnou spojku.
Pouze jedna dostupná spojka v rozsahu pohledu
Pouze jedna spojka v rozsahu pohledu
Pokud nejsou v rozsahu pohledu k dispozici žádné spojky, bude potrubí připojeno spojem T v průsečíku roviny pohledu a segmentu. Osa potrubí bude umístěna přesně nad rovinu pohledu.

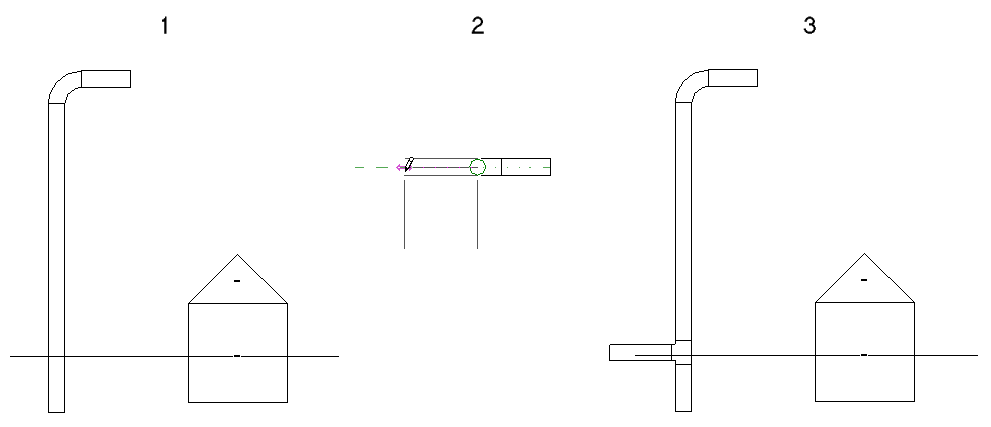

Pokud nejsou v rozsahu pohledu k dispozici žádné spojky, jako v půdorysném pohledu (1), nové potrubí (přidané v bokorysném pohledu (2)) bude připojeno spojem T v průsečíku výšku roviny bokorysného pohledu a existujícího potrubí (3). Osa potrubí bude umístěna přesně nad rovinu pohledu.
Jediná spojka v rozsahu pohledu je již používána
Dvě spojky v rozsahu pohledu, ale jedna spojka je již používána
Všechny dostupné spojky mimo rozsah pohledu
- Když připojíte potrubí k existující potrubí, které je kolmé k rovině řezu (například potrubí vedoucí od severu k jihu v řezu směřujícím na sever), nové potrubí bude umístěno podle následujících podmínek:
V pohledu řezu se nové potrubí připojí k dostupné spojce, která je nejblíže rovině pohledu (v popředí). Dostupná spojka je ta, která dosud není připojena k jiné spojce a je uvnitř ohraničení pohledu řezu.
V následujícím příkladu jsou obě spojky na existujícím potrubí (1) dostupné. Horizontální segment přidaný v pohledu řezu (2) se připojí ke spojce nejblíže rovině pohledu, jak je vidět v půdorysném pohledu (3).
Jestliže je v rozsahu pohledu dostupná pouze jedna spojka, bude použita.
Přestože v následujícím příkladu oba konce existujícího potrubí spadají do rozsahu pohledu, pouze jeden je dostupný. Druhá spojka je již používána. Bude použita dostupná spojka, i když je nejdále od roviny pohledu.
Pokud jsou všechny dostupné spojky mimo rozsah pohledu, potrubí bude připojeno spojem T v průsečíku roviny pohledu a existujícího potrubí. Osa potrubí bude umístěna přesně nad rovinu pohledu.
Jediná spojka v rozsahu pohledu, ale tato spojka je již používána

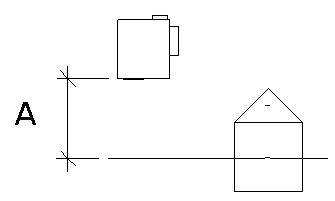

- Když kreslíte potrubí od spojky na určitých komponentách rodiny (jako je VAV) v pohledu řezu, ponechte dostatečnou vzdálenost (A) mezi rovinou pohledu a spojkou na komponentě pro nezbytný segment a koleno. Pokud nebude dostatek místa, rovina pohledu se přesune, aby bylo možné vytvořit připojení.

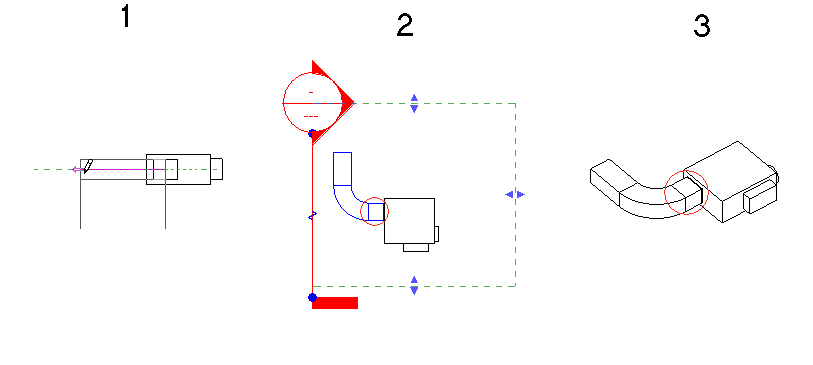

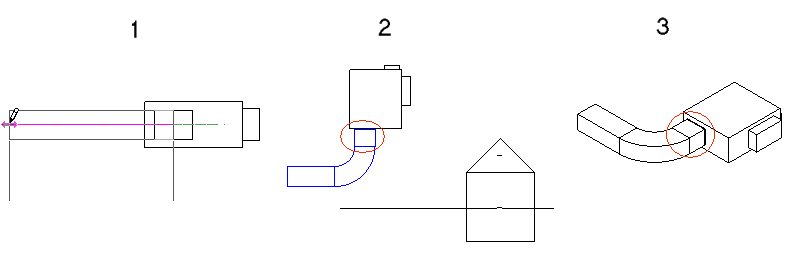

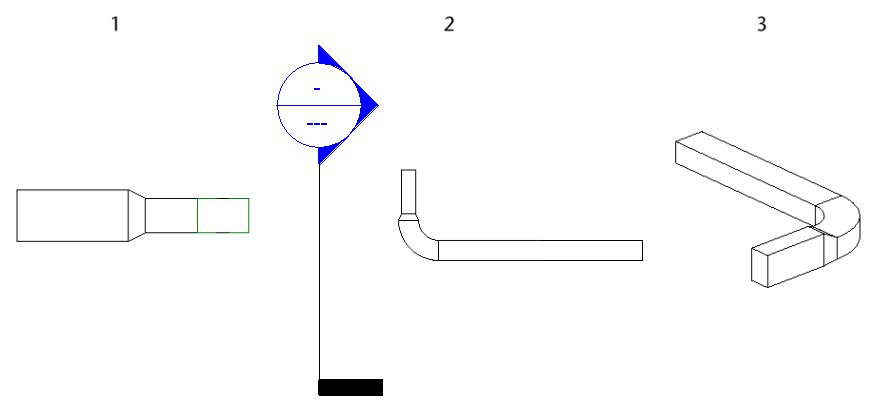

V tomto případě, když je potrubí kresleno v pohledu řezu (1), aplikace Revit přidá krátký segment potrubí mezi spojku VAV a koleno, jak je vidět v půdorysném pohledu (2) a 3D pohledu (3).
- Pokud připojujete vertikálnost potrubí k existující spojce na potrubí, které je kolmé k rovině bokorysného pohledu, nové potrubí bude připojeno k otevřené spojce nejblíže rovině pohledu (v popředí). Pokud zde není žádná otevřená spojka, nové potrubí bude připojeno spojem T v průsečíku roviny pohledu a existujícího potrubí.

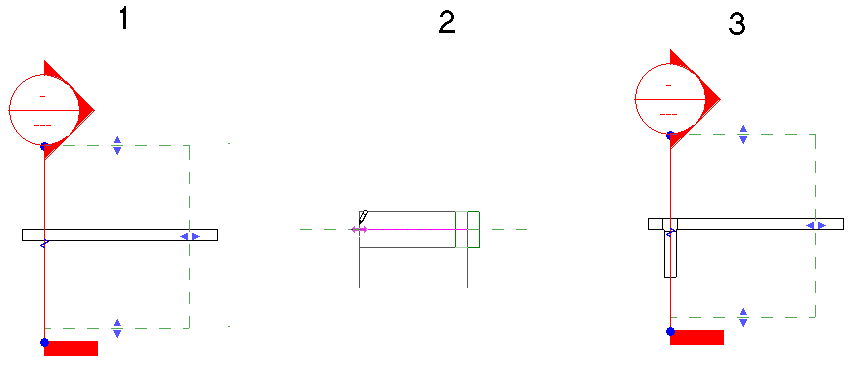

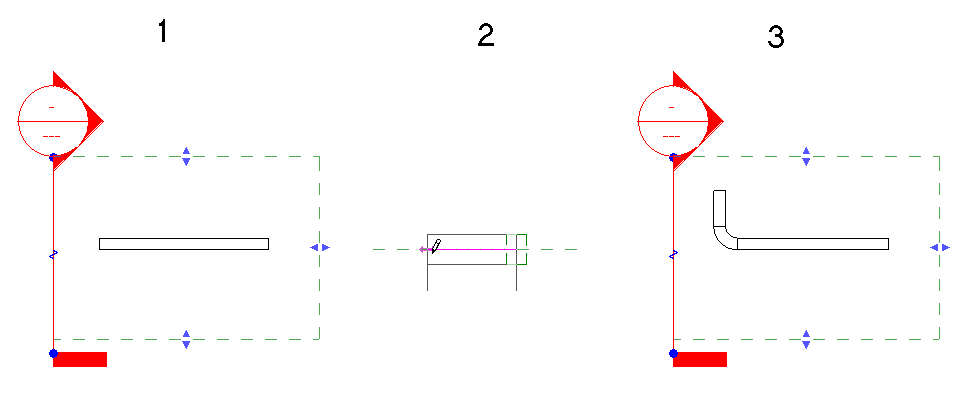

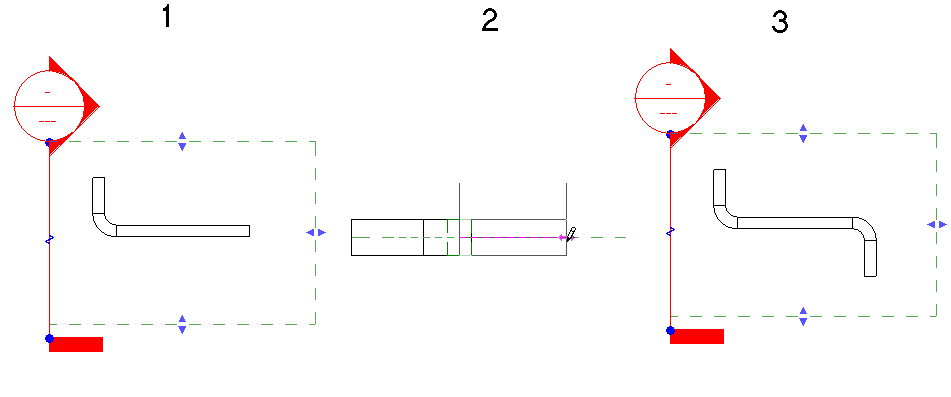

V následujícím příkladu jsou v bokorysném pohledu přidány k potrubí dva vertikální segmenty potrubí. Původní potrubí je zobrazeno v půdorysném pohledu (1), v asociovaném 3D pohledu (2) a v jižním pohledu (3).

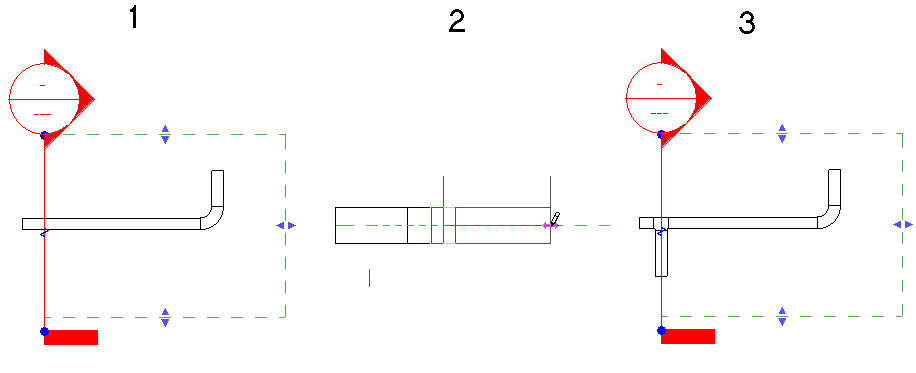

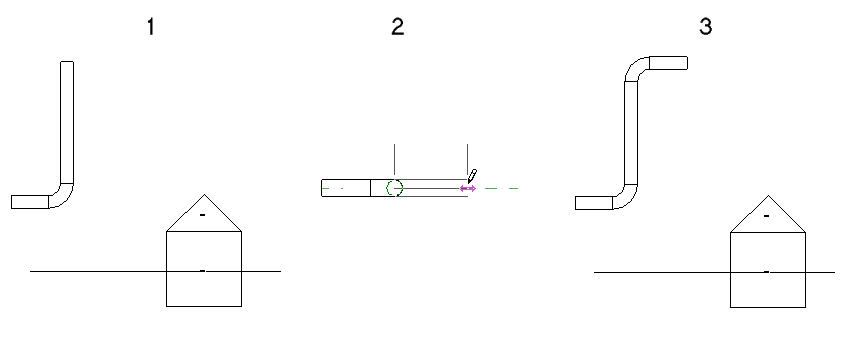

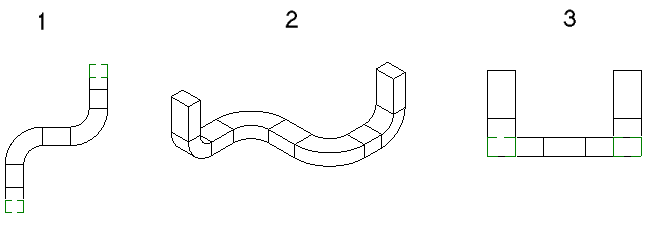

Výsledné vertikální segmenty jsou zobrazeny (zleva doprava) tak, jak se zobrazí v půdorysném pohledu (1), v asociovaném 3D pohledu (2) a v jižním pohledu (3).

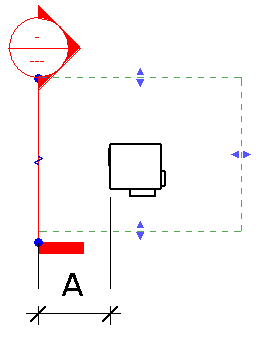

- Když kreslíte potrubí od spojky na určitých komponentách rodiny (jako je VAV) v bokorysném pohledu, musíte ponechat dostatečnou vzdálenost (A) mezi rovinou pohledu a spojkou na komponentě pro nezbytný segment a koleno. Pokud nebude dostatek místa, rovina pohledu se přesune, aby bylo možné vytvořit připojení.
V tomto případě, když je potrubí kresleno v jižním pohledu (1), aplikace Revit přidá krátký segment potrubí mezi spojku VAV a koleno, jak je vidět v půdorysném pohledu (2) a 3D pohledu (3).
- Potrubí kreslené v pohledu řezu bude vedeno vzhledem k rovině pohledu. To znamená, že pokud vytvoříte řez, který není rovnoběžný s osou X nebo Y v půdorysu podlaží, potrubí nakreslené v tomto pohledu řezu bude umístěno ve stejném úhlu jako řez.

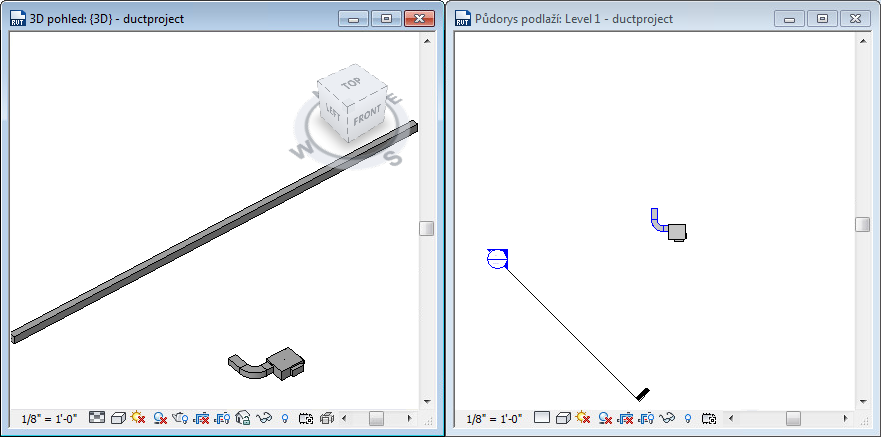

V následujícím vzorovém projektu chcete přidat potrubí, které spojí segmenty na podlaží 1 s potrubím na podlaží 2.

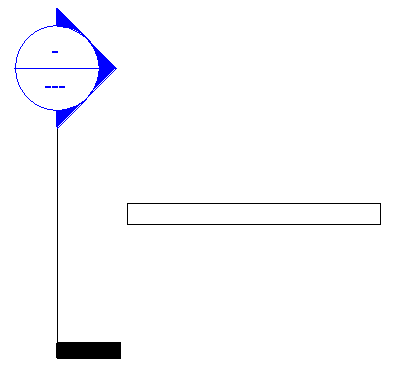

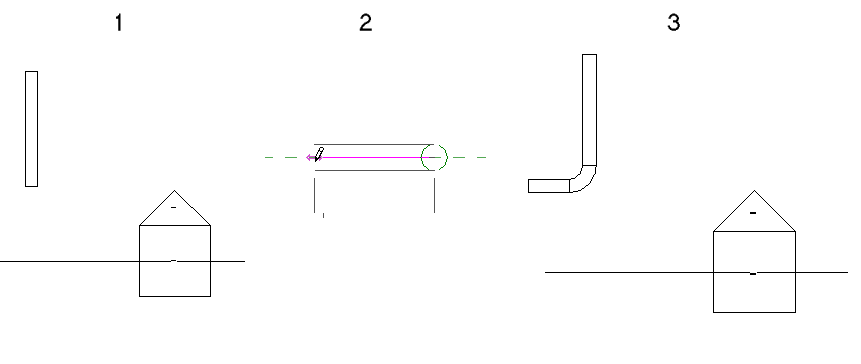

V pohledu řezu se potrubí na podlaží 2 zobrazí jako zarovnané nad potrubím na podlaží 1. Pomocí nástroje potrubí můžete kreslit svislou podstupnici od potrubí na VAV na podlaží 1 k existujícímu potrubí na podlaží 2.
Potrubí bude přidáno od spojky na potrubí na VAV na podlaží 1 po horizontální potrubí na podlaží 2.
Asociovaný 3D pohled zobrazuje, jak je potrubí skutečně vytvořeno. Výsledné potrubí bude nakresleno s vertikálním a horizontálním segmentem, aby se mohlo připojit k potrubí na podlaží 2. Horizontální segment bude přidán kolmo k rovině pohledu řezu.
