Přehled nástroje ViewCube

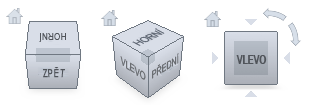

Nástroj ViewCube je trvalý ovládací prvek, který reaguje na kliknutí a tažení myší, a který slouží k přepínání mezi standardními a izometrickými pohledy na model. Po zobrazení se nástroj ViewCube objeví v neaktivním stavu v jednom z rohů okna, kde částečně překrývá model. Nástroj ViewCube poskytuje vizuální zpětnou vazbu o aktuálním směru pohledu na model při změnách pohledu. Při umístění kurzoru na nástroj ViewCube dojde k jeho aktivaci. Nástroj ViewCube můžete přetáhnout nebo na něj kliknout a přepnout na některý z dostupných přednastavených pohledů, posunout aktuální pohled nebo přepnout na výchozí zobrazení modelu.

Řízení vzhledu nástroje ViewCube

Nástroj ViewCube se zobrazuje v jednom ze dvou stavů – jako neaktivní nebo aktivní. Je-li nástroj ViewCube neaktivní, zobrazuje se ve výchozím nastavení jako částečně průhledný, aby zcela nezakrýval pohled na model. Je-li aktivní, zobrazuje se jako neprůhledný a může překrývat zobrazení objektů v aktuálním pohledu modelu.

Kromě ovládání úrovně neaktivní neprůhlednosti nástroje ViewCube můžete ovládat také následující vlastnosti nástroje ViewCube:

• Velikost
• Pozice
• výchozí orientaci,
• Zobrazení kompasu

Použití kompasu

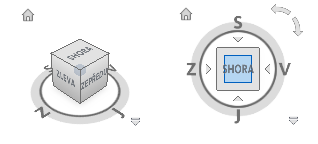

Pod nástrojem ViewCube se zobrazuje kompas, který udává, v jakém směru je v modelu definován sever. Kliknutím na velké písmeno směru na kompasu můžete model otočit nebo kliknutím a přetažením velkého písmena směru na prstenci kompasu interaktivně otáčet modelem kolem bodu otáčení.

Nastavení velikosti nástroje ViewCube

1. Klikněte pravým tlačítkem na nástroj ViewCube a vyberte položku Možnosti.
2. V dialogu Možnosti vyberte v poli Vzhled nástroje ViewCube velikost v rozevíracím seznamu velikostí nástroje ViewCube.
3. Klikněte na tlačítko OK.

Nastavení matné podoby nástroje ViewCube při neaktivitě

1. Klikněte pravým tlačítkem na nástroj ViewCube a vyberte položku Možnosti.
2. V dialogu Možnosti vyberte v poli Vzhled nástroje ViewCube požadovanou možnost v rozevíracím seznamu Neaktivní neprůhlednost.
3. Klikněte na tlačítko OK.

Zobrazení kompasu pod nástrojem ViewCube

1. Klikněte pravým tlačítkem na nástroj ViewCube a vyberte položku Možnosti.
2. V dialogu Možnosti vyberte v části Kompas možnost Zobrazit kompas s nástrojem ViewCube (jen aktuální projekt).

   Kompas je zobrazen pod nástrojem ViewCube a označuje severní orientaci modelu.

3. Klikněte na tlačítko OK.

Nástroj navigace Autodesk® ViewCube® poskytuje vizuální zpětnou vazbu k aktuální orientaci modelu. Pomocí nástroje ViewCube lze upravit směr pohledu na model.
